0.25Kw回転式ドラム・フィルタ

中国の有効な水処理固体液体の分離フィルター機械機械棒スクリーン

短い導入

、江蘇省宜興市に置かれて、中国、Longdai Co.、株式会社の高度および美しい都市は環境の処理の&integrating独立した研究開発、設計、一般的な引き締まる、環境保護装置の製造業および関連した物質供給を専門にする石油化学産業のプロセス用機器の製造者である。

働き主義

回転式ドラム マイクロ フィルターは効果的に下水の中断された固体（SS）を減らすことができるsolid-liquid分離装置の新型である。その働く主義は次のとおりである:空のドラムへの下水の流れ、および重力、フィルターの内部の側面から外の側面にそれが原因で移る。流出はステンレス鋼 フィルターの中で、水の中断された固体引っ掛かる。回転ドラムはゆっくり回り、影響を及ぼすポンプはフィルタ・ガーゼを影響を及ぼすために流水を引き、ろ過する。外側からのフィルターの内部へのフィルターを洗い流すドラムの上のノズルを通した洗い流す水パス。洗浄された粒状物質は後流水コレクション タンクによって集められ、装置から下水の管を通した排出される。

装置の構造

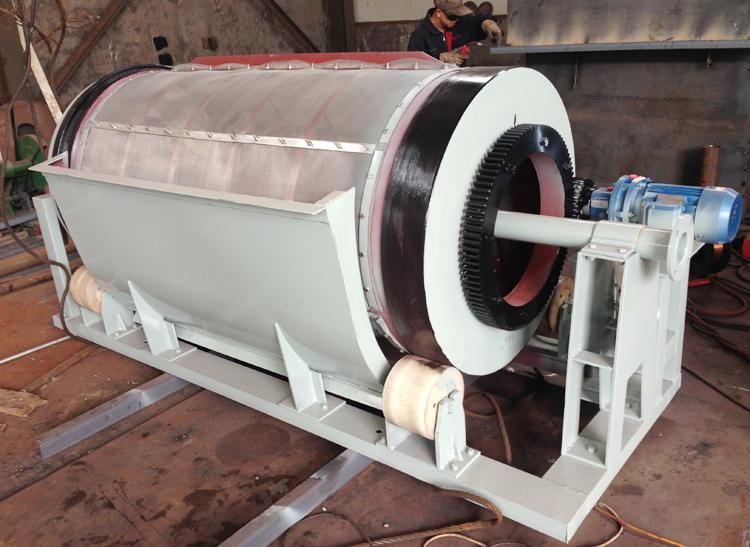

回転式ドラム タイプ マイクロ フィルターは、装置の主要な部品の構造のための右の映像を示す:

1. ドライブ装置:それはドラムの回転に力を提供しないし、ディレクト・ドライブ、中間伝達組を採用し、そして簡単な、安定した構造がある;

2. 箱ボディ:箱ボディはsemi-closed構造で、ドラム・キャリアである。水入口区域があり、ドラムへの水流が安定している、およびろ過の効果は改善されるように定流区域中;

3. カバー:全機械を閉鎖した構造で保ち、効果的に水しぶきを避け、そして作動リングを改良しなさい

領域;

4. 回転式ドラム:それはマイクロ フィルター網のキャリアである1つの端と他の開いた構造閉まり。濾液は開放端を通って入り、フィルターによってろ過の後で排出される。クローズド・エンド型は運転装置によって接続される;

5. 洗い流す装置:保護をマイクロ フィルターのクリーニングそして再生に提供するため。この装置は対面クリーニングの水路を提供する。濾液の中断された問題の集中が高いときフィルターのクリーニング効果を保障するために、対面クリーニングはつけることができる;

6. マイクロ フィルター:この部品は装置の中心の部品である。この部分の良い316Lステンレス鋼の網は特別な加工技術によって上部および下の316Lステンレス鋼の円の鋼線の交差格子フレームにフィルタ・ガーゼが十分なろ過区域および十分な強さを保証するように、接続され、ステンレス鋼の版フレームを押した。他の固定方法と比較されて、この種類の円の鋼線の網フレームはより滑らかであり、十分に汚水処理の効果を保証する下水の糸状の中断された問題を横取りし、引っ張ることの確率はより低い。容易に分解され、取付けることができるドラム ボディ独創的である、およびフィルタ・ガーゼのアセンブリ設計は;

7. 液体の水平な検出:この装置は低い検出できる液体の水平な探知装置が、媒体および高水位は装備されている。それは頻度コンバーターによって自動的にろ過の効果はおよび装置のライフ サイクルを作るために拡張されることを保障できるドライブ装置の低速の、中型および高速操作を実現するために結合することができる。それにまた超低い水位の操業停止および超高度の水位警報機能がある;

8. 観察窓:移動可能な観察窓は日々検査、維持および分解検査のために便利であり、開始および完了は適用範囲が広い;

9. 下水排出タンク:のコレクション タンクは下水タンクにろ過によって横取りされる中断された問題を集めるドラム・カン。同時に、フィルタ・ガーゼに付く良い中断された問題および網は洗浄装置によって洗浄され、下水はまた下水タンクので土が装置の中で集まらないように、集められ、下水の管を通して排出される;

10. サポート装置:ドラムの正常運営の支持の役割を担いなさい。、必要性無しおよび定期整備、長い耐用年数および容易な分解および取り替え潤滑のための特別な手入れ不要材料の作られる;

主な特長

1. 優秀なフィルター媒体の性能。この装置のフィルターで使用されるフィルター媒体はステンレス鋼である。回転盤フィルターの繊維布およびポリエステル材料と比較されて、それに多くの利点がある:よい気孔の均等性、高い引張強さ、速いろ過の速度、長続きがする耐久性、妨げること容易ではないおよび強いcorrosivenessの抵抗。

2. フィルターを取り替えること容易。独立した網は他のフィルターに影響を与えないで独自に取除くことができる。

3. 強い耐衝撃性。装置は入口水SSが40mg/L1より高くないとき正常に作動できる。

4. フィルターは絶えず動くことができる。影響を及ぼし、ろ過は互いに影響を与えない。

5. 小さいヘッド損失。ヘッド損失は30cmよりより少しである。

6. よい処置の効果。流出する質SSは10mg/L.よりより少しである。

7. 十分に自動化された制御を動かしなさい。

8. 小さい足跡。同じ処置水容積の場合には、TRのタイプ マイクロろ過装置の区域は他のろ過プロセス用機器より大いに小さい。

9. 影響を及ぼすことは少し水を消費する。不純物はフィルタ・ガーゼで集まり易くないし後流高圧水は容易に不純物を取除くことができる。使用される水はろ過された水から取られ、使用水量は他の同じようなフィルターの3%の-5%使用水量より大いに低い扱われた水容積の0.3%である、

10. 他の同じようなフィルターの低い作動のエネルギー消費、1/4以下、水の1トンあたり操業費用0.002元である。

適用

1. 汚水処理場:レベルBから流水をAを水平にするために改善することの標準的な改善のプロジェクト

2. 開拓された水の再使用:深く水リサイクルの目的を達成するためにこの装置を通して不溶解性の中断された粒状物質をろ過しなさい;

3. 産業排水処理:異なったタイプの企業の条件に従って、この装置は関連した水質に企業の使用の目的を達成させる使用される水を分け、ろ過できるまたは関連した環境保護の排出の条件を満たしなさい。

パッキングおよび配達

1. 20ft、40ftの40hp容器による国際的な輸出標準の防水パッキング。装置の付属品、電動機および力キャビネットは木の場合または鉄箱で詰まる。他の装置は色縞のプラスチック布によって詰まる。

2. 全植物の機械類のサイズは常態として大きい、従って私達はすべてを詰めるのに防水布を使用する。モーター、ギヤ ボックスまたは他の容易に損なわれた部品、私達は箱にそれらを入れる。私達に専門の出荷の部門が、それら尽くすあなたの容器の量を救うために全力をある。
