第2沈降タンクに使用する中国ZCXのタイプ沈積物スクレーパー システム単一の管のセンター・ドライブの沈積物の吸引機械
私達の顧客に:
主要なビジネスは石油化学産業の処置装置、地方自治体水出来事、都市汚水処理装置、産業汚水処理装置、国内汚水処理装置、純粋な水装置、逆浸透装置、給水の浄化、不用なガスの汚染の処置区域を含む。
適用
それは周辺水取入口、周辺水排出および中央沈積物の排出を用いる大きく、中型の沈降タンクのために適している。それは都市汚水処理場の二次沈降タンクの吸引そして排出のために主に使用される。
変数
| 型式番号/変数 | ZCX-25 | ZCX-30 | ZCX-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| プールの直径Φ （m） | 25 30 35 40 45 50 | ||||||
| 深いプールの深さH （m） | 4.0~5.5 （ユーザーの要求に従って） | ||||||
| プールの側面の水深H1 （m） | 3.5~5.0 （ユーザーの要求に従って） | ||||||
| 外の端の回線速度V （m/min） | 2.0~3.0 | ||||||
| モーターN （KW）の力 | 0.5 | 0.55 | 0.75 | 1.1 | 1.1 | 1.1 | |
| 設置サイズ（mm） | B | 1000~1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900年 | 2000年 | 2300 | |
| B1 | ユーザーの要求に従って | ||||||
| H3 | ユーザーの要求に従って | ||||||
| L | ユーザーの要求に従って | ||||||
| 中央コラムのプラットホームP1 （KN）の縦の負荷 | 65 | 70 | 90 | 98 | 120 | 155 | |
| 働く橋P2 （KN）の負荷 | 6.5 | 7.2 | 9.5 | 10.0 | 13.5 | 17 | |
| 最高の作動のトルクM （N.m） | 140 | 168 | 268 | 448 | 505 | 560 | |
主な特長
1. 沈降タンクのまわりの入口および出口のたらいはサイド セクションと沈降タンクのまわりで均一配水および流出を保障するように設計されている。
2. 運転装置は出力トルクおよび速度を保障するために螺旋形ギヤ減力剤およびみみずギヤ減力剤の組合せを採用し伝達効果は高い;減力剤は安全な、信頼できる作動中である余分なトルクの防御装置が装備されている。
3. φ≤40mが、single-sidedわら使用されるとき、そしてφ>40mなら、両面のわらは使用される。
4. 沈積物のサクション パイプはタンクで密度の流れと干渉しないし、水の安定性を保障しない沈積物を排出するのに横の穴があいた管を使用する。
5. 円錐形の沈積物のサクション パイプの沈積物の吸引は独特に設計され、全池の底で釣り合った沈積物の吸引を、増加の沈積物の吸引の集中保障するために採用し、可変的な穴ピッチを、内側から外側へ、小さいからの大きいに、そして沈積物の逆流力を節約する。
6. 上澄みができる2つの方法がある:上澄みができ、管の上澄みができること版（前は通常使用される）。
7. 装置は作動し易く装置の操作は遠隔に直接制御局部的に/である場合もある。
構造および働き主義
装置は中央伝達および縦のフレーム タイプを採用する。下水はプールにタンクの底の配水の穴を通る周囲の配水のタンクそして流れを均等に書き入れる。スカートを、プールの底からの中心に水流保つ周辺水の行為の下でおよび沈積物は重量単独で左右される。沈積物はプールの底で沈積物水分離を形作るために沈殿する。運転装置は回るために中央縦フレームを運転し回るためにスクレーパーの腕およびサクション パイプを運転する。次に流体静力学圧力の行為の下で、沈積物は均等にサクション パイプで、および中央排出によってパスを整理される吸引の港書き入れる。沈積物の管は沈積物の下水管のスリーブ バルブを通したプールからよく排出される。排出される沈積物の量はスリーブ バルブの持ち上がる程度制御することができる。水表面の浮きかすはスラグ スキマー装置によってプールの端に上澄みができ、次に下水管にスクレーパーの熊手によってそして排出されるプールから擦れ、;上澄みが三角水出口のダムの版を通した水出口のたらいに排出される間。

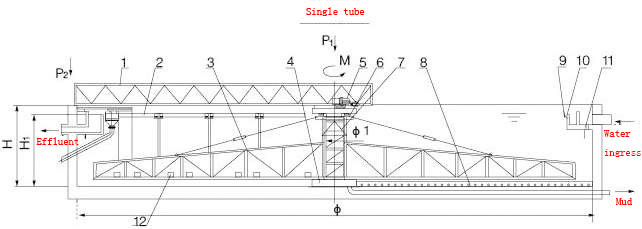

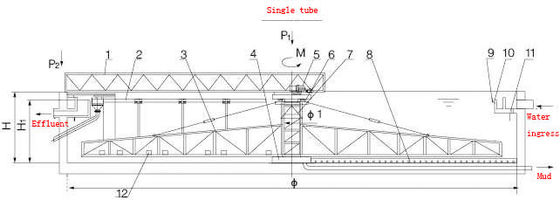

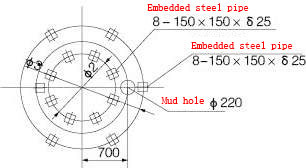

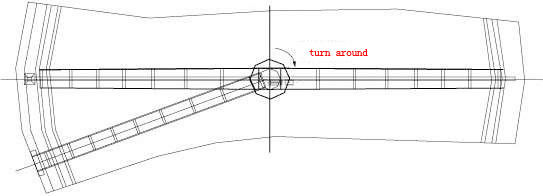

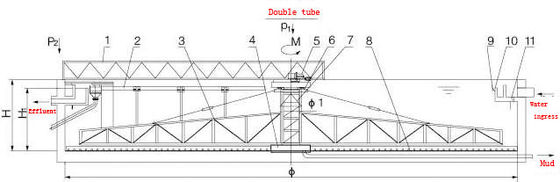

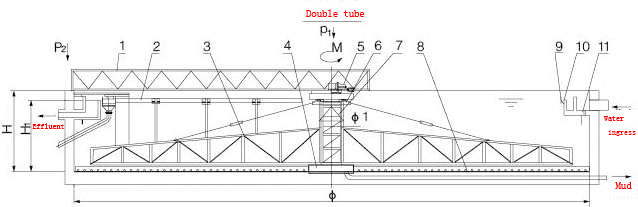

輪郭および設置図表
1.働く橋2.スキマー板3.Scraping腕4.Centralの泥タンク5.Drive装置6.Centerコラム7.Centerの回転縦の立場
8.Scumバッフル、9.suction管、10.水出口のダム、skirtboard、12.counterweightを保つ11.水
パッキングおよび配達
1. 20ft、40ftの40hp容器による国際的な輸出標準の防水パッキング。装置の付属品、電動機および力キャビネットは木の場合または鉄箱で詰まる。他の装置は色縞のプラスチック布によって詰まる。
2. 全植物の機械類のサイズは常態として大きい、従って私達はすべてを詰めるのに防水布を使用する。モーター、ギヤ ボックスまたは他の容易に損なわれた部品、私達は箱にそれらを入れる。私達に専門の出荷の部門が、それら尽くすあなたの容器の量を救うために全力をある。
なぜ私達を選びなさいか。
1. Longdai多くをより持っている 10年 廃水および沈積物の処置の経験の。
2. 私達は導入する ドイツ語従って技術は、私達のプロダクトある 多く他の中国の製造業者よりよい。
3. 私達は最もよい製造者からの最もよい部分だけを使用する。
4. 私達に私達の自身のR & Dの中心および完全な製造システムがある。
私達について
、江蘇省宜興市に置かれて、中国、Longdai Co.、株式会社の高度および美しい都市は環境の処理の&integrating独立した研究開発、設計、一般的な引き締まる、環境保護装置の製造業および関連した物質供給を専門にする石油化学産業のプロセス用機器の製造者である。
主要なプロダクトは装置、泥のスクレーパー、冷却塔、デカンター、化学油を取り除く装置、油圧スクリーン、砂水分離器、フィルター、コンベヤー、濃厚剤、生物的フィルター、柔らかくされた水、埋められた汚水処理装置、等に投薬する機械棒スクリーン、空気浮揚装置を含んでいる。
FAQ:
Q:OEMサービスを提供するか。
:はい。私達は沈積物の排水のためのあなたの別の要求に従ってカスタマイズされた設計をしてもいい。
Q:あなたの会社の生産能力はどうですか。
:私達の工場は15,000mの²上の区域をカバーし、機械を1年ごとの2000セット作り出す。
Q:私達はいかにTrust Your Companyでき、か。これはあなたの初めてトランザクションであるか。
::私達の会社はプロの経験20年以上過す。私達は800人以上の顧客のそして海外の中国協力する。私達は世界中ほぼ60ヶ国を輸出する。そして60+Patentsのセリウム、ISO 9001、SGSが証明するより多くが私達にある。
Q:売り上げ後のサービスを提供するか。
:ビデオ テクニカル サポート、オンライン サポート、予備品、フィールド整備の修理サービス
Q:どの位あなたの保証はあるか。
:商品の到着の後の2年。この期間の間に、それが人造の損傷ではない限り、私達は無料で損なわれた部品を送る。
