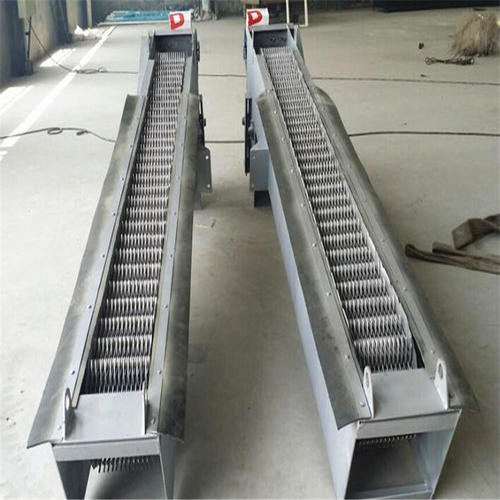

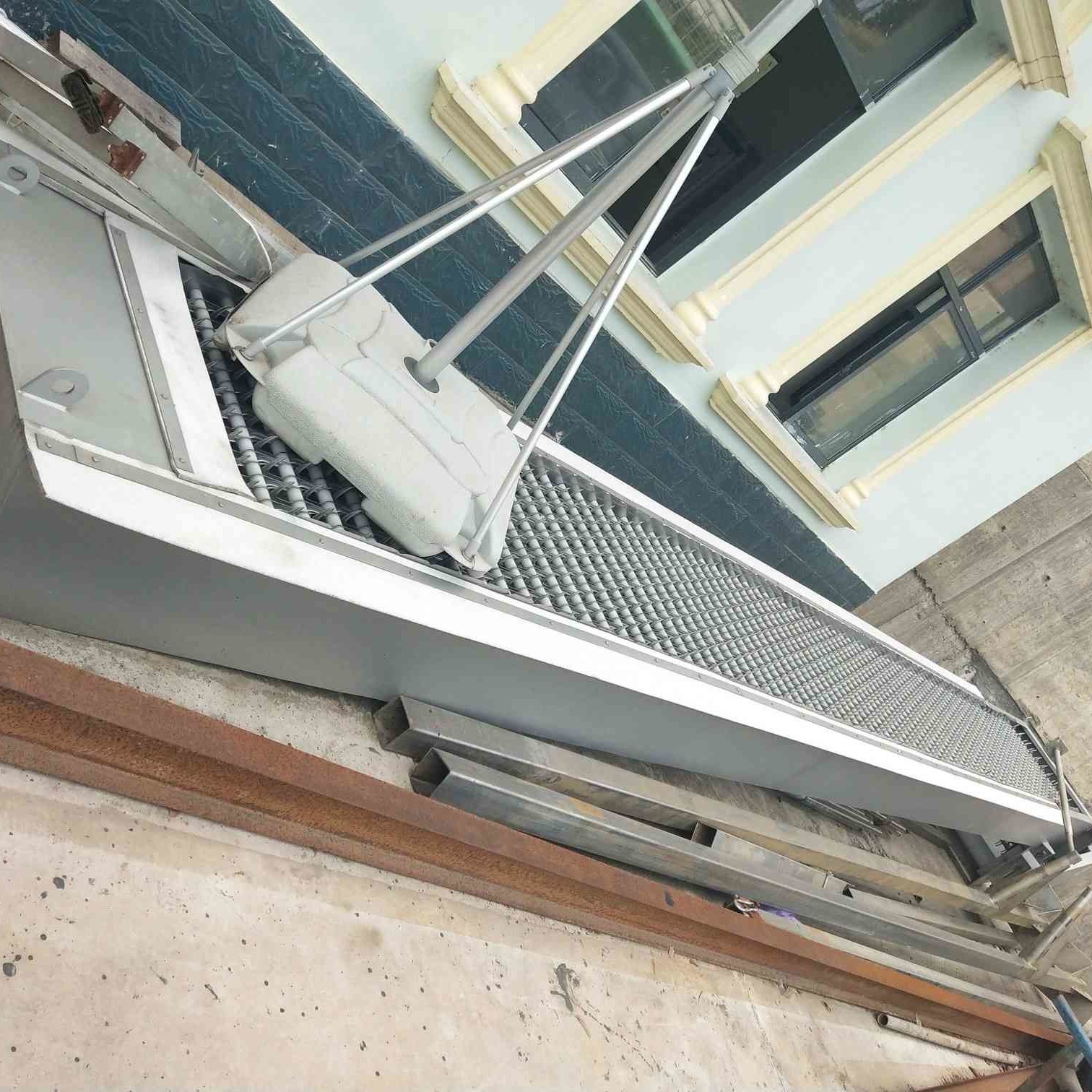

CFは水処理に回転式Solid-Liquidの分離器を機械棒スクリーンの水処理工業タイプする
短い導入
、江蘇省宜興市に置かれて、中国、Longdai Co.、株式会社の高度および美しい都市は環境の処理の&integrating独立した研究開発、設計、一般的な引き締まる、環境保護装置の製造業および関連した物質供給を専門にする石油化学産業のプロセス用機器の製造者である。
適用
CFのタイプ回転式solid-liquidの分離器、それは主に発電所、等の都市汚水処理場、住宅地区の下水の前処理、地方自治体雨/下水のポンプ場、水生植物および冷水で使用される高度の水処理のsolid-liquid分離装置、である。水入口で、装置は印刷し、染まる、食糧、水生プロダクト、製紙、ワイン作る、虐殺、日焼けする、等織物のようなさまざまな企業の水処理のプロジェクトでまた広く利用されている。それは水処理工業の理想的なsolid-liquid分離装置である。
構造および働き主義
装置は回転式タイプを採用する。すき型の熊手の歯の特別な形はアセンブリ順序およびいくつかの横の軸線で熊手の歯の鎖を形作るために整理される。運転装置が越えるために底から移るように熊手の鎖を運転するとき水の流れに従って、それは異なったギャップに組み立てられ、雑貨は棒ギャップによる熊手の鎖および液体の流れによって水にポンプ場にまたは水処理システムの入口に取付けられていて取られる。装置が上部の頂点に回った後、熊手の鎖は連続した方向を完全に動いている変える。材料は自身の重量熊手の歯から落ちる。熊手の歯が裏側から装置の底に回る場合、絶えず水から残骸を取除き別の交換の連続操作を始める。solid-liquid分離の目的を達成するため。
変数
| ModelNumber/変数 | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| 装置幅B （mm） | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| チャネルの幅B1 （mm） | B+100 | ||||||||||||||
| 有効なゲートの幅B2 （mm） | B-157 | ||||||||||||||
| B3 （mm）の間隔をあける基礎ボルト | B+200 | ||||||||||||||
| 総装置の幅B4 （mm） | B+350 | ||||||||||||||
|
熊手の歯の整理b （mm） |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 | ||||||||||||||
| 設置角度のα （°） | 60~85 | ||||||||||||||
| チャネルの深さH （mm） | 800~12000 | ||||||||||||||
| 楽しませなさいにプラットホームの高さH1 （mm） | 600~1200 | ||||||||||||||
| 総装置の高さH2 （mm） | H+H1+1500 | ||||||||||||||
|
後部箱枠の高さH3 （ww） |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
熊手の歯の連続した速度v （m/min） |
≈2.1 | ||||||||||||||
| モーターN （kW）の力 | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| ヘッド損失（mm） | 妨害の≤20 （外に） | ||||||||||||||
| 土木工学の負荷 | P1 （KN） | 20 | 25 | ||||||||||||
| P2 （KN） | 8 | 10 | |||||||||||||
| ΔP （KN） | 1.5 | 2.0 | |||||||||||||
| ModelNumber/変数 | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||
| ゲートH3 （m）の前の水深 | 1.0 | ||||||||||||
|
跨線橋-ゲートの流動度 V （m/s） |
0.8 | ||||||||||||
|
間隔 b （mm） |
1 |
過剰運転された水 流動度 Q （m3/s） |
0.03 | 0.04 | 0.05 | 0.06 | 0.07 | 0.08 | 0.08 | 0.09 | 0.10 | 0.11 | 0.12 |
| 3 | 0.07 | 0.09 | 0.10 | 0.12 | 0.14 | 0.16 | 0.18 | 0.20 | 0.22 | 0.24 | 0.26 | ||
| 5 | 0.09 | 0.11 | 0.14 | 0.16 | 0.18 | 0.21 | 0.23 | 0.26 | 0.28 | 0.31 | 0.33 | ||
| 10 | 0.11 | 0.14 | 0.17 | 0.21 | 0.24 | 0.27 | 0.30 | 0.33 | 0.37 | 0.40 | 0.43 | ||
| 15 | 0.13 | 0.16 | 0.20 | 0.24 | 0.27 | 0.31 | 0.34 | 0.38 | 0.42 | 0.45 | 0.49 | ||
| 20 | 0.14 | 0.17 | 0.21 | 0.25 | 0.29 | 0.33 | 0.37 | 0.41 | 0.45 | 0.49 | 0.53 | ||
| 25 | 0.14 | 0.18 | 0.22 | 0.27 | 0.31 | 0.35 | 0.39 | 0.43 | 0.47 | 0.51 |
|
||
| 30 | 0.15 | 0.19 | 0.23 | 0.27 | 0.32 | 0.36 | 0.40 | 0.45 | 0.49 | 0.53 | 0.57 | ||
| 40 | 0.15 | 0.20 | 0.24 | 0.29 | 0.33 | 0.38 | 0.42 | 0.46 | 0.51 | 0.55 | 0.60 | ||
| 0.16 | 0.20 | 0.25 | 0.29 | 0.34 | 0.39 | 0.43 | 0.48 | 0.52 | 0.57 | 0.61 | |||
| 50 | |||||||||||||
主な特長
1. 運転装置は円形ピン車輪か低雑音、密集した構造および安定した操作の特徴がある螺旋形ギヤ減力剤モーターによってディレクト・ドライブ。
2. フレームは強い剛性率、容易な取付けおよびより少なく毎日の保守作業が付いている必要なフレームの構造、である。
3. 熊手の歯の2つの指定、熊手の歯t=150mmのピッチ、および熊手の歯t=100mmのピッチがある。
4. 装置は作動し易く装置の操作は遠隔に直接制御局部的に/である場合もある。
5. 偶然の積み過ぎを防ぐためには、機械シヤー ピンおよび過電流によって集められる重量の保護が装置操作を安全、信頼できるようにすることを装備する。
6. 装置が広い1500mmのとき装置の全面的な強さを保障するために、並列接続モードは採用される。
パッキングおよび配達
1. 20ft、40ftの40hp容器による国際的な輸出標準の防水パッキング。装置の付属品、電動機および力キャビネットは木の場合または鉄箱で詰まる。他の装置は色縞のプラスチック布によって詰まる。
2. 全植物の機械類のサイズは常態として大きい、従って私達はすべてを詰めるのに防水布を使用する。モーター、ギヤ ボックスまたは他の容易に損なわれた部品、私達は箱にそれらを入れる。私達に専門の出荷の部門が、それら尽くすあなたの容器の量を救うために全力をある。
