ステンレス鋼の回転式歯のまぐわのグリルのよりきれいな製造業者の汚水処理装置
回転式機械グリルは絶えずそして自動的にきれいになるためにことができる一種のグリルである。それはぐらつかせた平行方法の閉鎖した熊手ギヤ鎖のグループに組み立てられる多くの同一の熊手ギヤ部品で構成される。モーターおよび減力剤によって運転されて、それは溝がある車輪のグループを通り、絶えずグリルを取除くことの目的を達成するために鎖は連続的なトップダウンの円の動きから成っている。
適用
1. 、屠殺製紙で使用されて、革、作る砂糖はワインを飲み、の織物、印刷食品加工作る染まる、石油化学他の工業は、排水処理で、中断された固体、浮遊固体、沈殿物および他の固体物質取除かれる;
2.製紙、アルコール、澱粉、食品加工および他の企業で使用されるリサイクルされた繊維およびかすのような有用な物質;
3。都市汚水処理の第一次沈降タンクを取り替えることを使用する。
性能の利点
1. オートメーション、高い分離効率、低い電力の消費、騒音無し、よい耐食性の高度;
2。それは監督無しの条件の下で連続的な、安定した操作を保障できる。積み過ぎの安全防御装置は自動的に装置の積み過ぎを避けるために失敗の場合には装置を停止するように置かれる。
3。装置は周期的な操作を達成するユーザーのニーズに従って装置操作間隔を調節できる;それは格子の間の液体の水平な相違に従って自動的に前後制御することができる;それにまた維持を促進する手動制御機能がある。ユーザーは異なった仕事の必要性に従って自由に選ぶことができる。
4。装置が、従って毎日の維持の作業負荷は小さい働いて、妨げられないとき装置、それにの適度な構造の設計が原因で強い自己浄化の能力がある。
働き主義
尖叉の鎖が鎖車輪および曲げられた柵の指導役割による装置の甲革そして背部に運ばれるとき平行尖叉の列は固体土が自身の重量スラグ溝に落ちることができるように位置を変えることができる。それがきれいに下るとき、この種類の格子は格子の後ろでチャネルに土を持って来て容易である。
変数
| ModelNumber/変数 | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| 装置幅B （mm） | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| チャネルの幅B1 （mm） | B+100 | ||||||||||||||
| 有効なゲートの幅B2 （mm） | B-157 | ||||||||||||||
| B3 （mm）の間隔をあける基礎ボルト | B+200 | ||||||||||||||
| 総装置の幅B4 （mm） | B+350 | ||||||||||||||
|
熊手の歯の整理b （mm） |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 | ||||||||||||||
| 設置角度のα （°） | 60~85 | ||||||||||||||
| チャネルの深さH （mm） | 800~12000 | ||||||||||||||
| 楽しませなさいにプラットホームの高さH1 （mm） | 600~1200 | ||||||||||||||
| 総装置の高さH2 （mm） | H+H1+1500 | ||||||||||||||
|
後部箱枠の高さH3 （ww） |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
熊手の歯の連続した速度v （m/min） |
≈2.1 | ||||||||||||||
| モーターN （kW）の力 | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| ヘッド損失（mm） | 妨害の≤20 （外に） | ||||||||||||||
| 土木工学の負荷 | P1 （KN） | 20 | 25 | ||||||||||||
| P2 （KN） | 8 | 10 | |||||||||||||
| ΔP （KN） | 1.5 | 2.0 | |||||||||||||

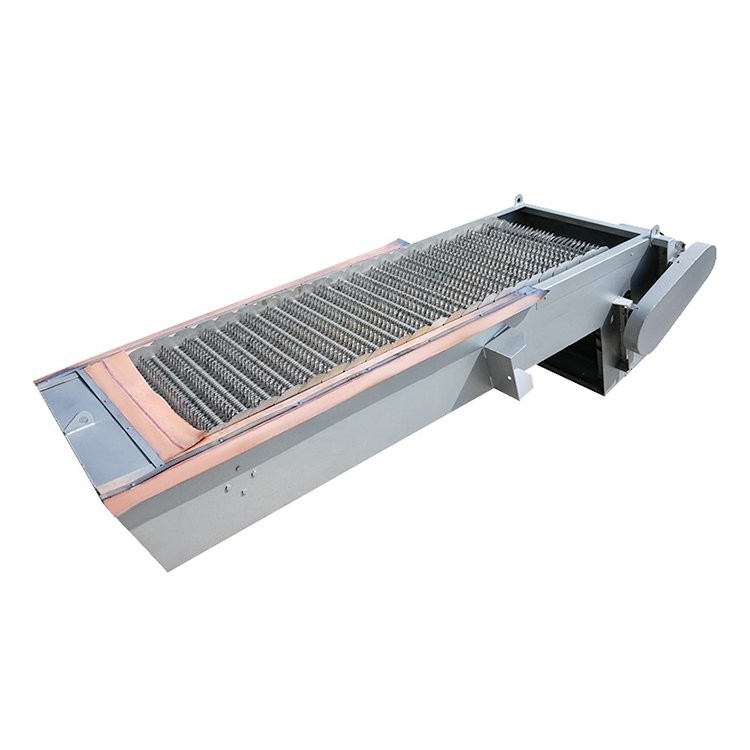

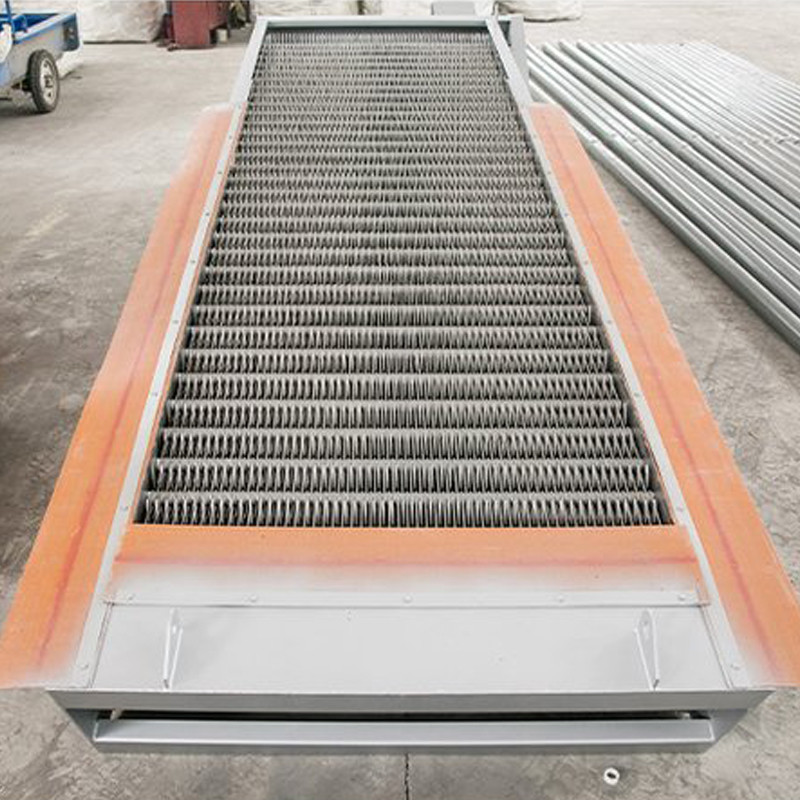

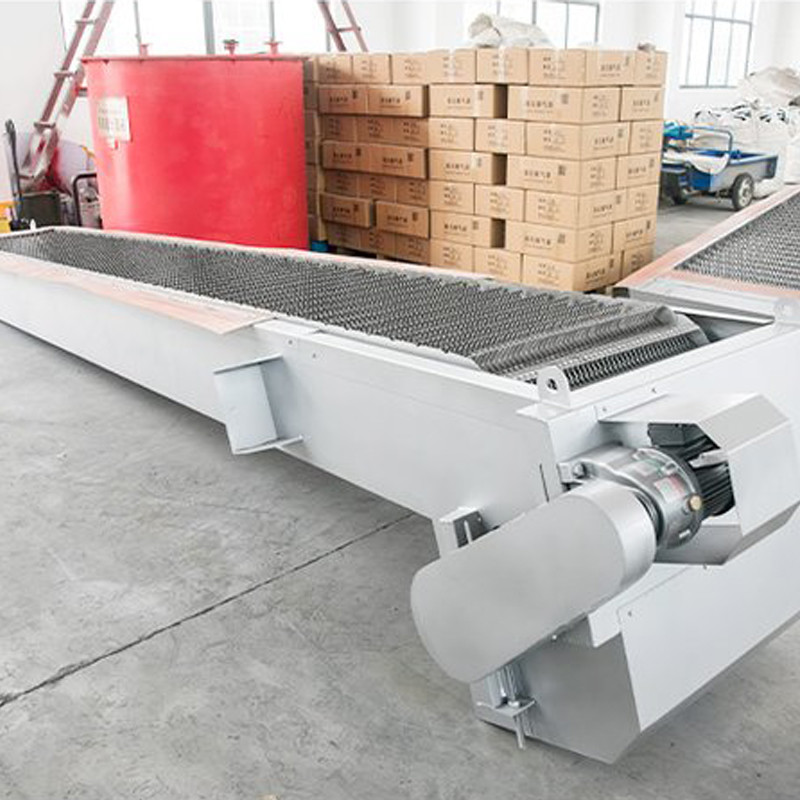

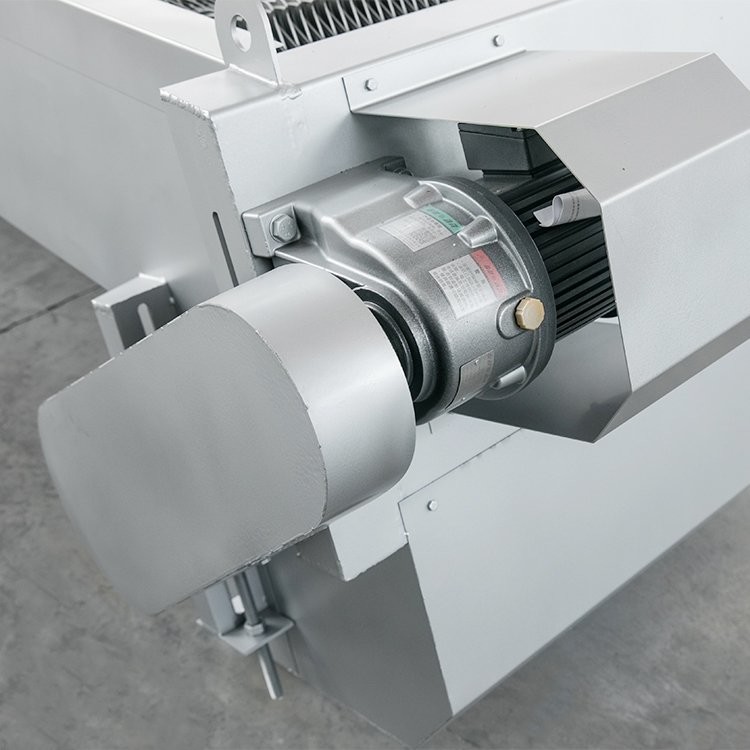

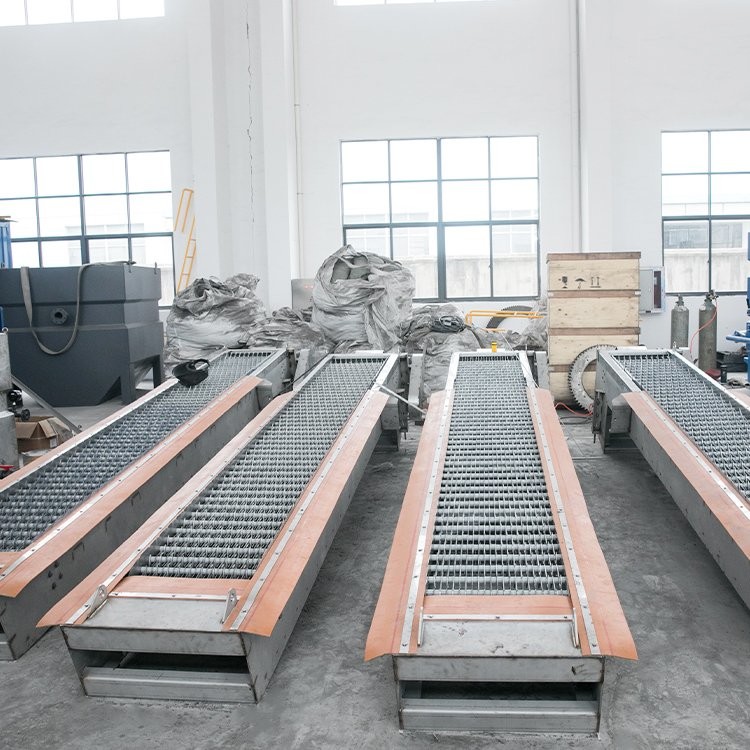

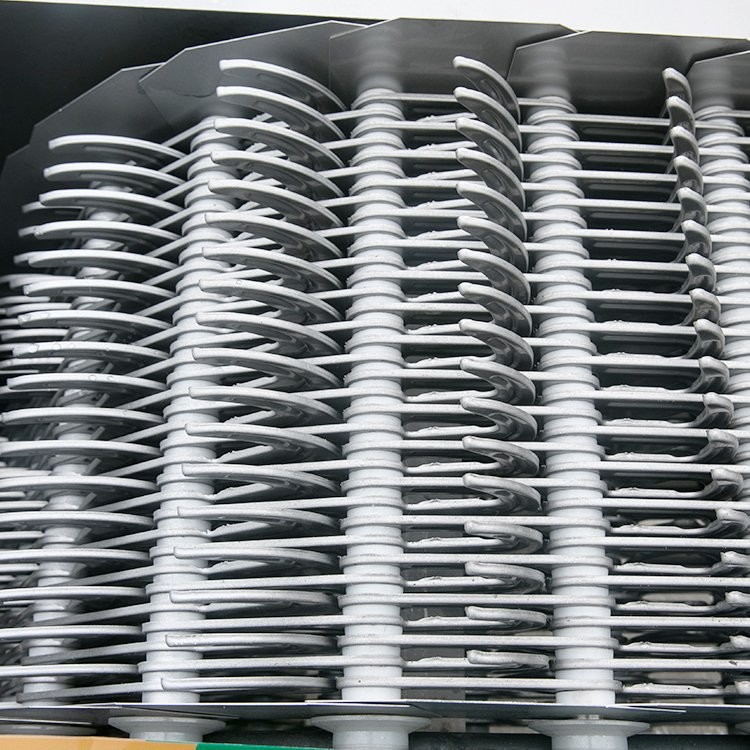

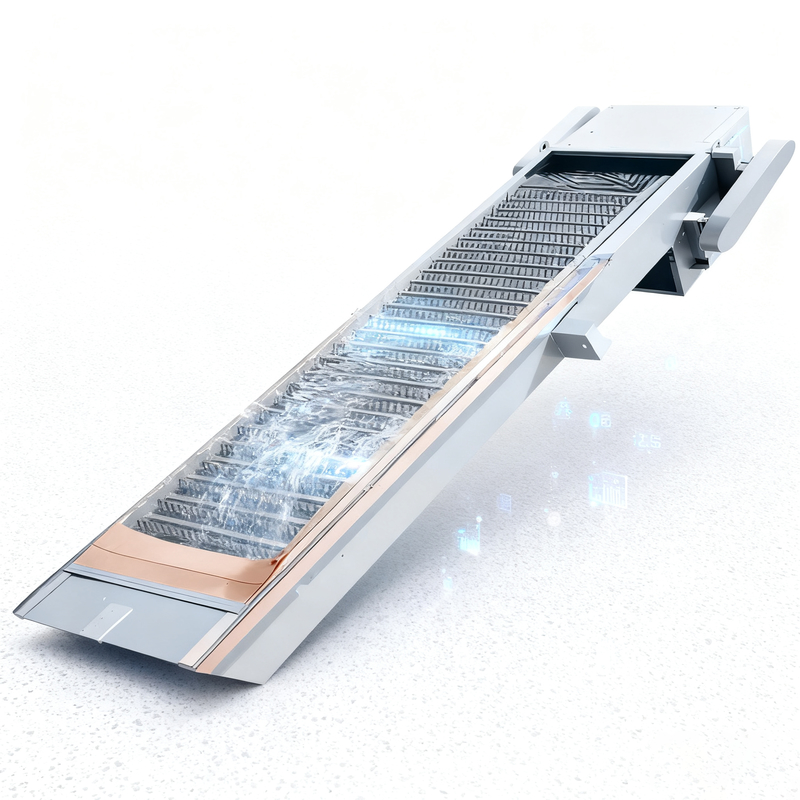

実質映像
