U型スクリューコンベアメーカー 汚泥 セメント シンダー鉱石 穀物フィーダー 搬送設備
スクリューコンベアは、主に、石炭、灰、スラグ、セメント、穀物、その他の材料などの粉末、粒状、および小さな材料の水平または傾斜搬送に使用されます。腐敗しやすい、粘性のある、固化する材料、および運搬中に壊れない材料の運搬には適していません。スクリューコンベアの動作周囲温度は - 20~50 ℃です。材料温度は200℃未満です。コンベヤーの傾き ≤ 20 度;運搬長さは一般的に40m未満です。
刃の分類
スクリューコンベアの螺旋羽根には、主にソリッドヘリコイド、ベルトヘリコイド、ブレードヘリコイドの3種類があります。粉粒体の搬送に適したソリッドスパイラル面秤S法。ベルトタイプのスパイラル面はD方式と呼ばれ、スパイラルピッチはスパイラル刃の直径と同じで、粉体や小片の搬送に適しています。ブレードのらせん状の表面は、主に粘性と圧縮性の材料を輸送するために使用されます。混合と混合プロセスは、輸送プロセス中に同時に完了します。螺旋ピッチは螺旋刃の直径の約1.2倍です。
製品構成
スクリューコンベアの螺旋羽根は左右に回転します。スクリューコンベアは、スクリューコンベア本体、材料の入口と出口、および駆動装置の3つの部分で構成されています。スクリューコンベア本体は、ヘッドベアリング、テールベアリング、サスペンションベアリング、スパイラルコア、ケーシング、カバープレート、ベースで構成されています。駆動装置は、モーター、減速機、カップリング、ベースで構成されています。一般的に使用されるねじの直径は、160mm、200mm、250mm、315mm、400mm、500mm、630mm、800mm、および 1000mm です。その他の仕様のスクリューコンベヤもカスタマイズ可能です。
パラメータ
| パラメータ | スパイラル呼び径(mm) スパイラル径 (mm) |
タイプ | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| 容量 | 取付角度 | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| スパイラル速度 n(r/min) | 12～16 | ||||||
| モーターN(KW) | 0.75～5.5（Lと角度による） | ||||||
| 取付寸法(mm) | あ | 0+40 | |||||
| B | 0 + 110 | ||||||
| バイ | 対応機器とのマッチング | ||||||
| L | ユーザーの要件によると | ||||||
| リー | 対応機器とのマッチング | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | 対応機器とのマッチング | ||||||
| やあ | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | 対応機器とのマッチング | ||||||

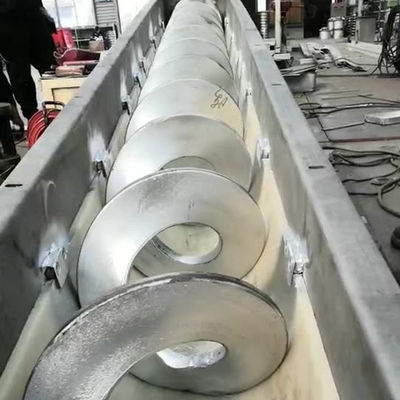

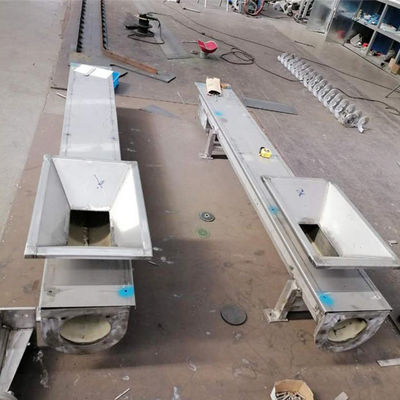

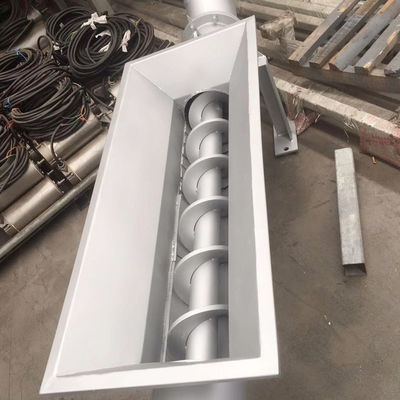

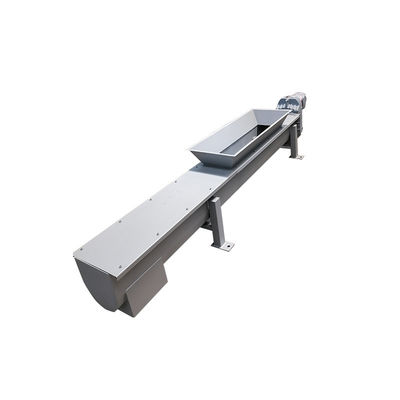

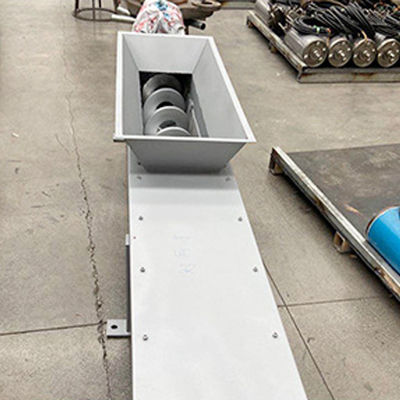

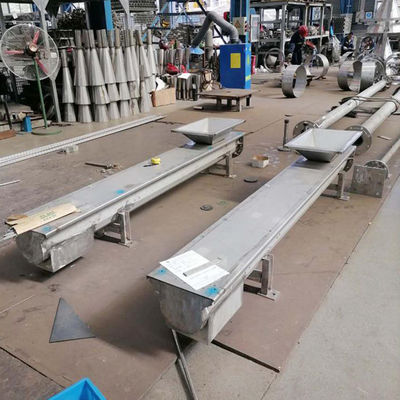

リアルピクチャー
