水平炭素鋼スラッジ シャフトレス スクリュー コンベヤ メーカー炭鉱セメント可動搬送装置
主に、ヘリコイド、ベアリング、材料トラフ、入口と出口、駆動装置などで構成されています。剛体スパイラル ボディは、頭部、尾部、中間部のベアリングを介して材料トラフに支持され、実現できる回転コンポーネントを形成します。物資輸送。螺旋体はヘッドに設置された駆動装置を介して作動し、材料の入口と出口はそれぞれ材料トラフの尾部の上側とヘッドの下側に配置されています。
設置上の注意
1. 材料トラフとスパイラルシャフトの中心線は、良好な同軸に保たれなければなりません。
2. シュートのセクション間の接合部は、脱臼することなくしっかりしていなければなりません。セクション間およびヘッドカバーとシュートの間にガスケットを追加して、シュートの密閉を確保できます。同時に、シュートの長さの誤差を調整できます。
3. 材料トラフの内壁とスパイラル本体との間のクリアランスは、等しくなければなりません。
4. 駆動装置のシャフトとスパイラルシャフトは、良好な同軸度を保つ必要があります。ドライブの高さは、シムを使用して調整できます。
5. 設置後、スパイラルボディは静的バランステストを受けなければなりません。
6. 中間吊り軸受は、スパイラルシャフトのラジアル変形を避けるために、接続シャフトを確実かつ適切に支持する必要があります。取り付けは、ベアリングパッド間のシムを調整することで実現できます。
7. 機械全体の設置後、機械内に雑貨があるかどうか、および各潤滑場所で潤滑油が十分かどうかを確認します。
8. 無負荷試験運転中、軸受に油漏れがなく、軸受温度上昇が 20 ℃を超えないこと。負荷試験運転中、軸受の温度上昇は 30 ℃を超えてはなりません。
パラメータ
| パラメータ | スパイラル呼び径(mm) スパイラル径 (mm) |
タイプ | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| 容量 | 取付角度 | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| スパイラル速度 n(r/min) | 12～16 | ||||||
| モーターN(KW) | 0.75～5.5（Lと角度による） | ||||||
| 取付寸法(mm) | あ | 0+40 | |||||
| B | 0 + 110 | ||||||
| バイ | 対応機器とのマッチング | ||||||
| L | ユーザーの要件によると | ||||||
| リー | 対応機器とのマッチング | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | 対応機器とのマッチング | ||||||
| やあ | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | 対応機器とのマッチング | ||||||

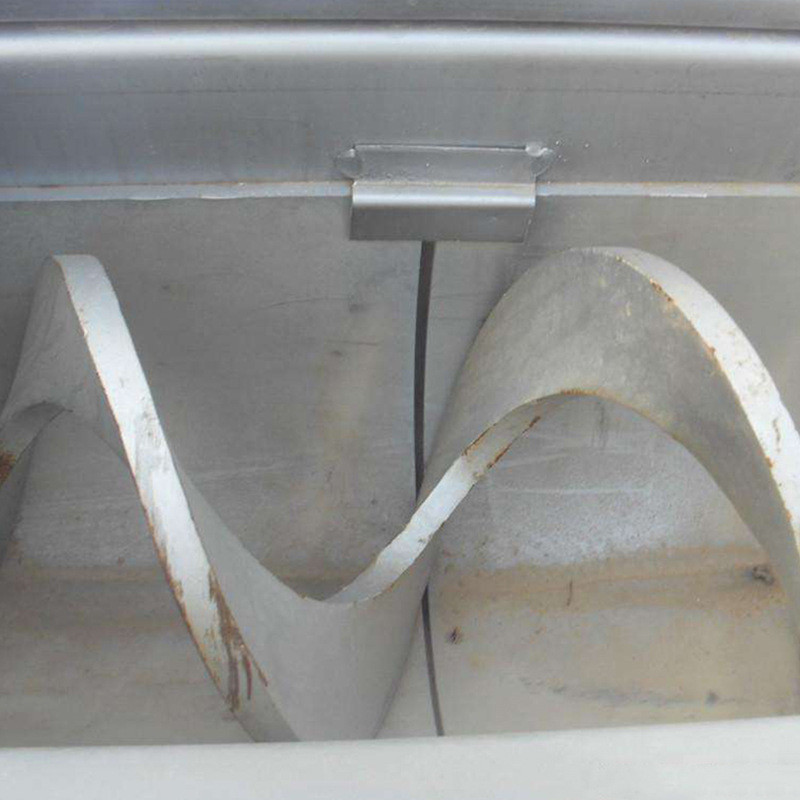

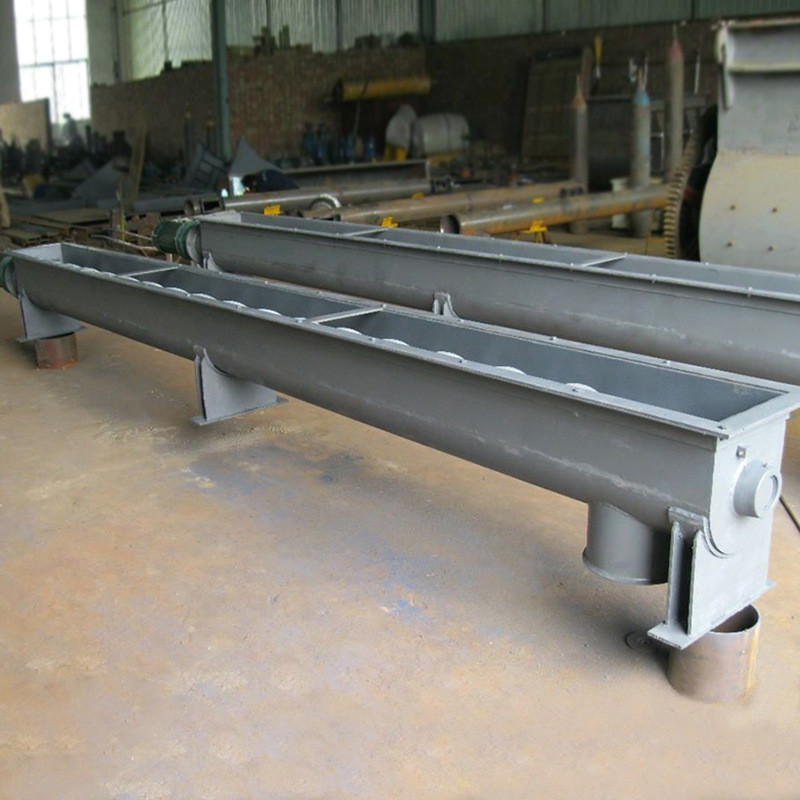

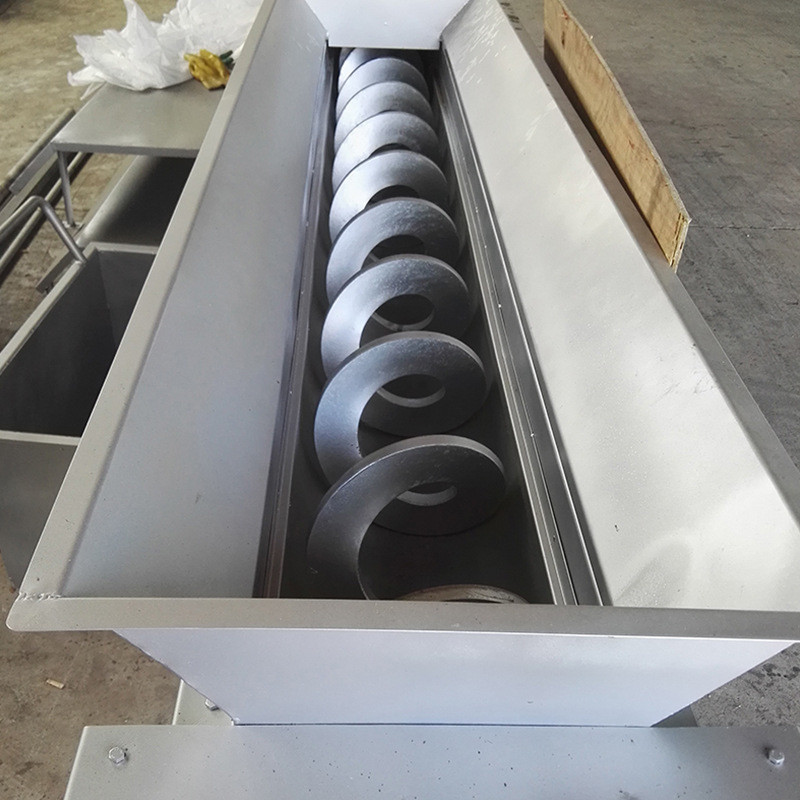

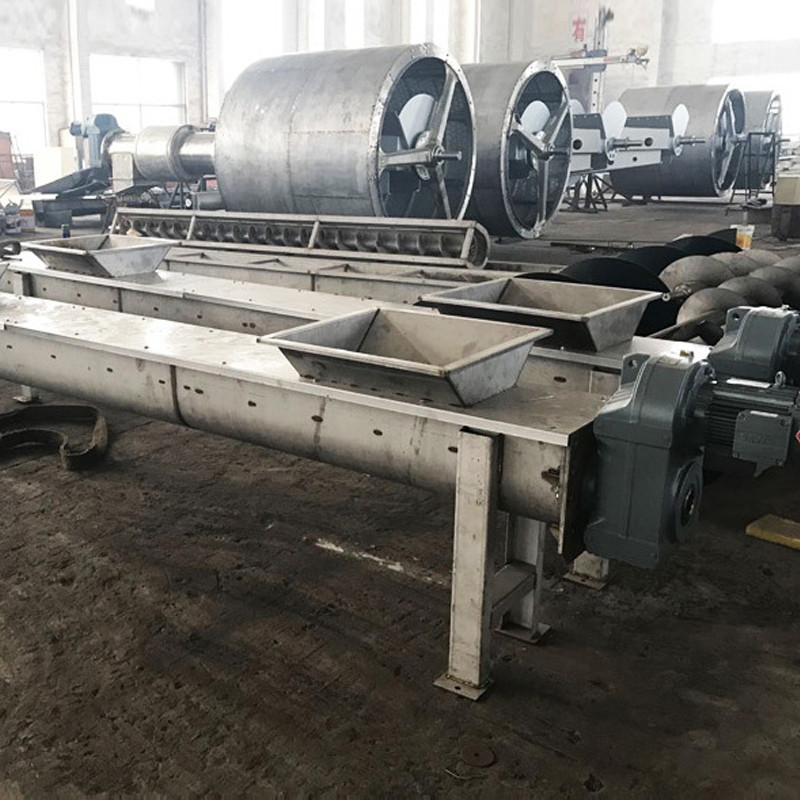

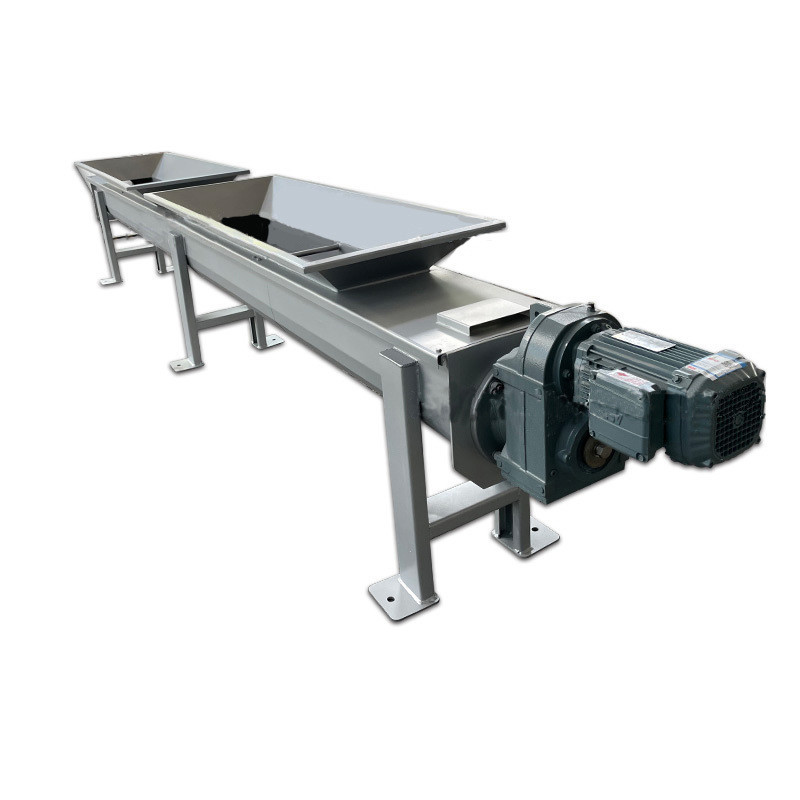

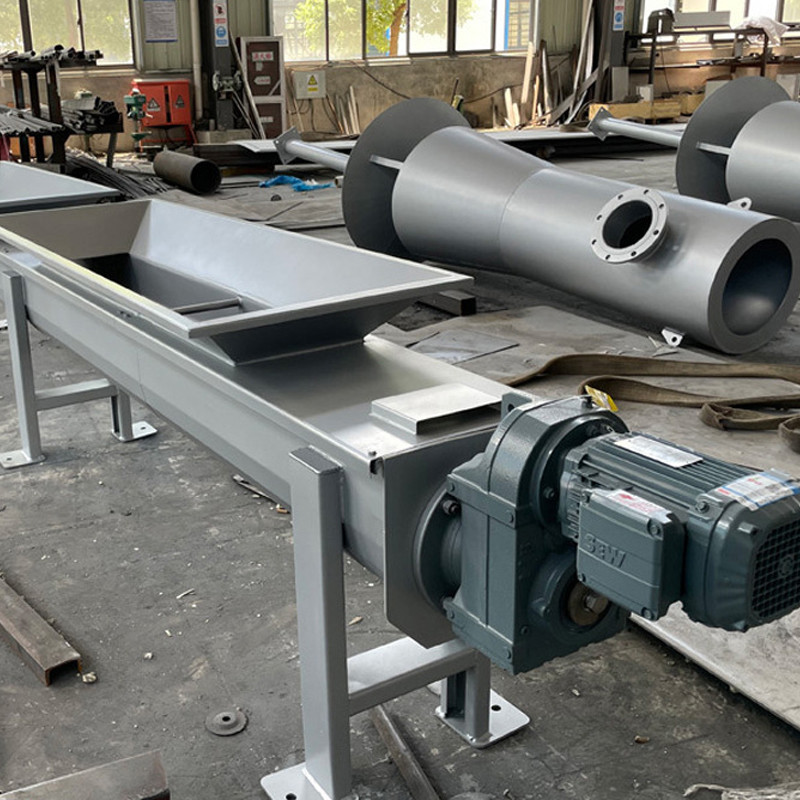

リアルピクチャー
