下水沈殿池センタードライブスラッジスクレーパーメーカー 304 ステンレススチールマッドスクレーパー

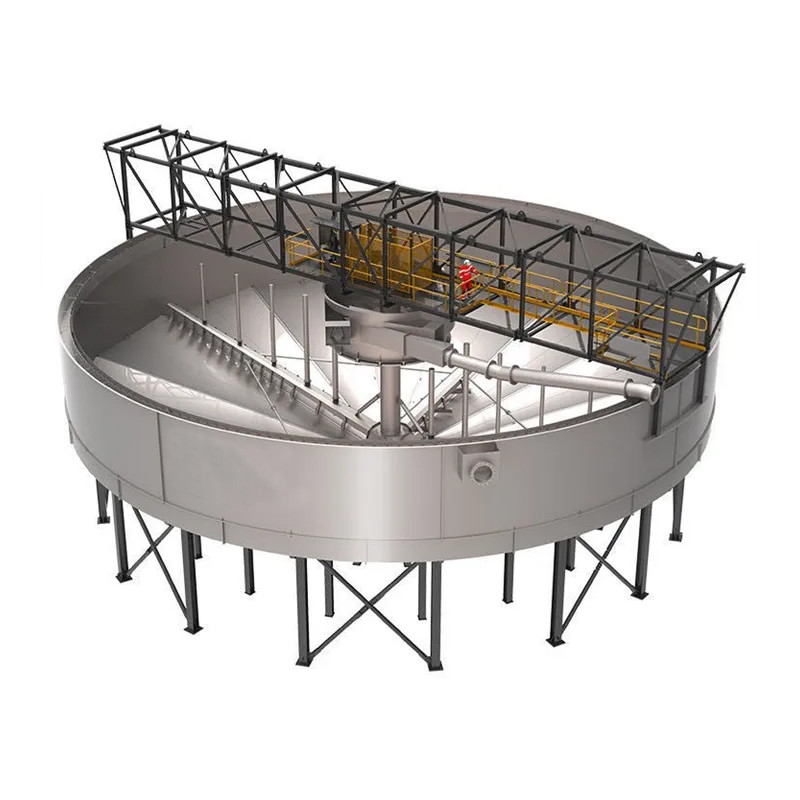

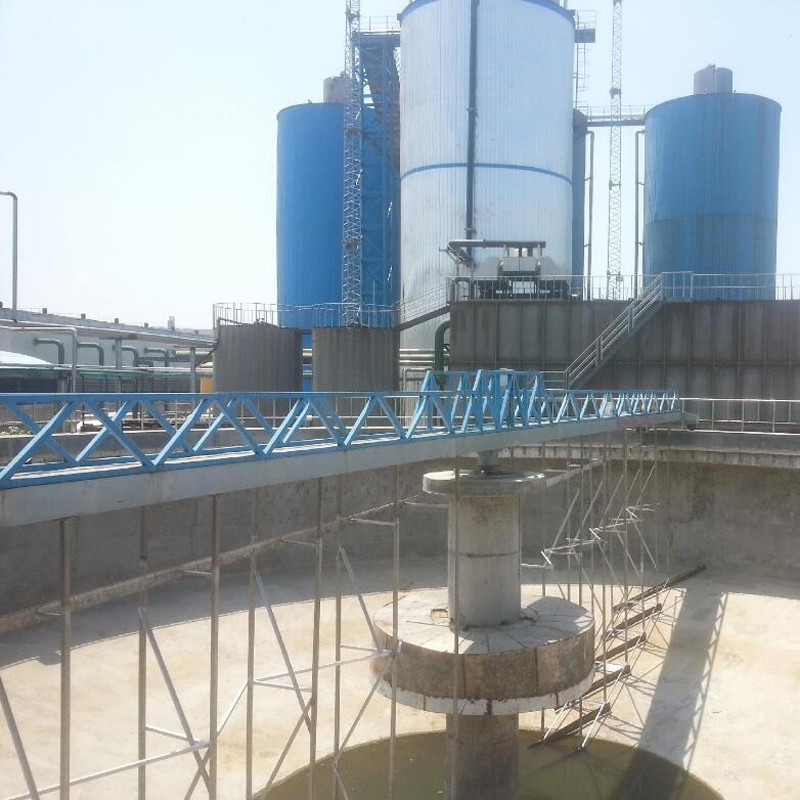

セントラルドライブマッドスクレーパーは、給水および排水プロジェクトの水処理場または下水処理場で、一般に直径が18mを超えない放射状の流れ（円形）沈殿槽の汚泥の掻き取りおよび排出に適用されます。中央駆動マッドスクレーパーは、主に駆動装置、メインシャフト、手すり、スチールビーム、垂直グリッドバー、サポート、マッドスクレーパー、オーバーフロー堰プレート、プルロッド、小型スクレーパー、水中ベアリング、フロースタビライザー、電気制御ボックスなどで構成されていますコンポーネント。
動作原理

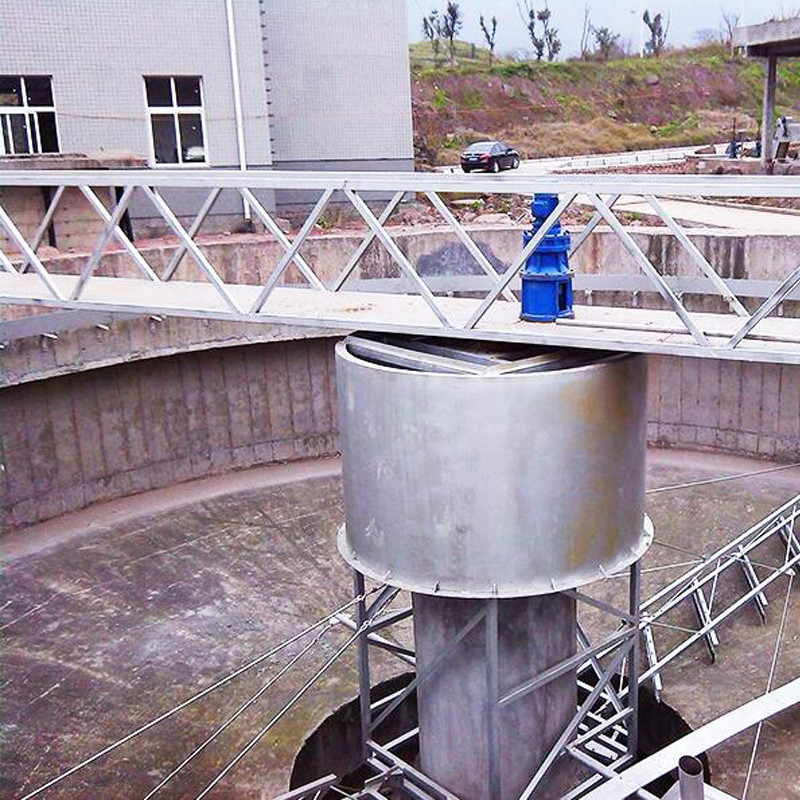

下水は流入管から分流ドラムに流入して拡散し、周囲に放射状に均一に流出します。浮遊汚泥は沈降後、タンクの底に堆積します。駆動装置は、センタースタンドを駆動して回転させ、スクレーパーアームとスクレーパーを駆動して回転させます。タンク周辺の汚泥は中央の汚泥回収タンクに掻き落とされた後、タンク内の静圧によりタンク外の汚泥排出管から排出されます。水面スカムは、スキミング装置によってタンクの側面にすくい取られた後、スラグスクレーパーによってスラグバケットに掻き取られ、タンクの外に排出されます。上澄みは三角形の出口堰板を通って出口タンクにオーバーフローし、排出されます。
応用
セントラル ドライブのマッド スクレーパーは、都市、化学産業、軽繊維、冶金およびその他の産業の下水処理プロジェクトで広く使用できます。実用新案は、合理的な構造、高効率、便利な操作とメンテナンスの利点があり、理想的な下水処理プロジェクトです。
主な特徴
1.ワーキングブリッジはハーフブリッジタイプで、その材質は炭素鋼またはステンレス鋼構造にすることができます
2.駆動装置は、ヘリカルギア減速機とウォームギア減速機の組み合わせを採用して、出力トルクと速度、および高い伝達効果を確保します。
3.減速機には、安全で信頼性の高い過トルク保護装置が装備されています。
4.装置は操作が簡単で、装置の操作を直接/リモートで制御できます。
パラメーター
| モデル | NL 3xL | NL 4.5xL | NL 5xL | NL 6xL |
| プール幅B(m) | 3 | 4.5 | 5 | 6 |
| 推奨プール長 L(m) | 8~16 | 8~16 | 8~16 | 8~16 |
| 推奨プール深さ H(m) | 3.5 | 3.5 | 3.5 | 3.5 |
| 駆動力(Kw) | 2.2 | 2.2 | 2.2 | 3 |
| スクレーパー移動速度（m/min） | 1 | 1 | 1 | 1 |
| スクラッチ間隔(m) | 2 | 2 | 2 | 2 |
| 入水濁度(mg／L) | ≤500 | ≤500 | ≤500 | ≤500 |
