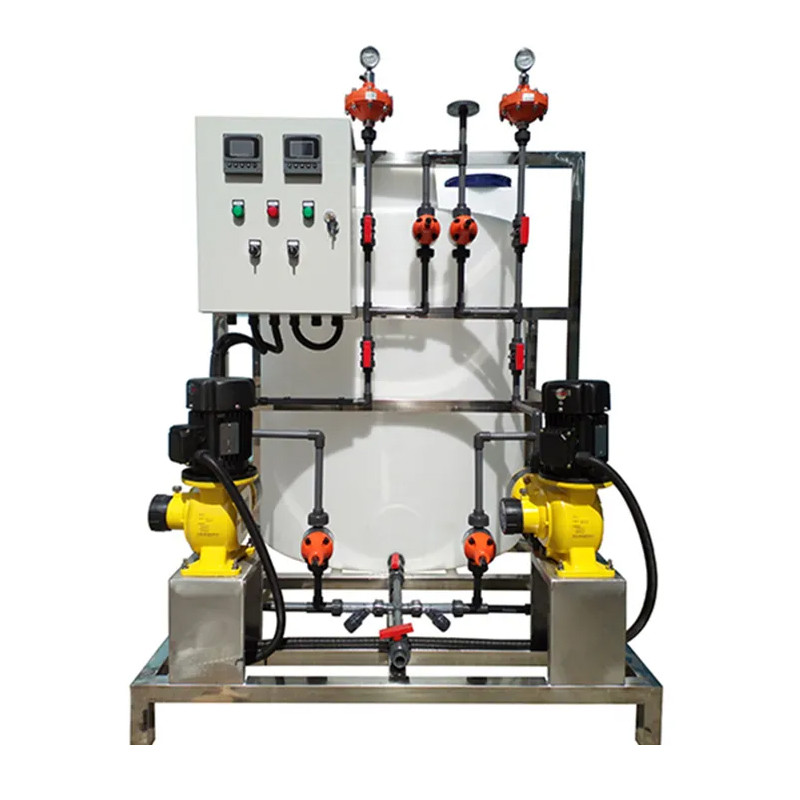

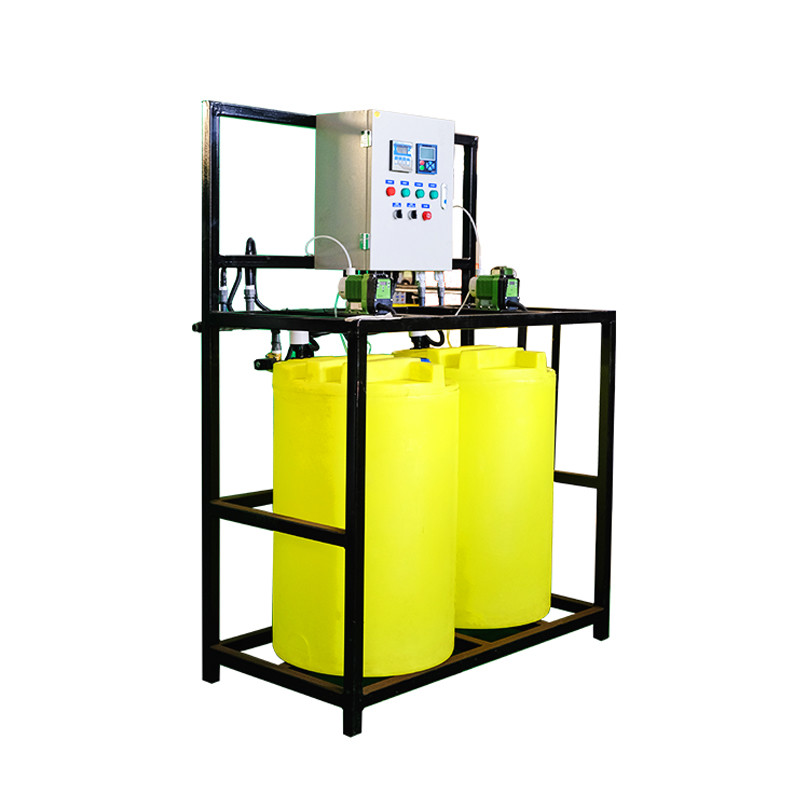

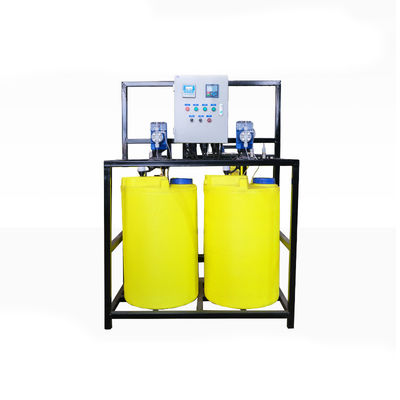

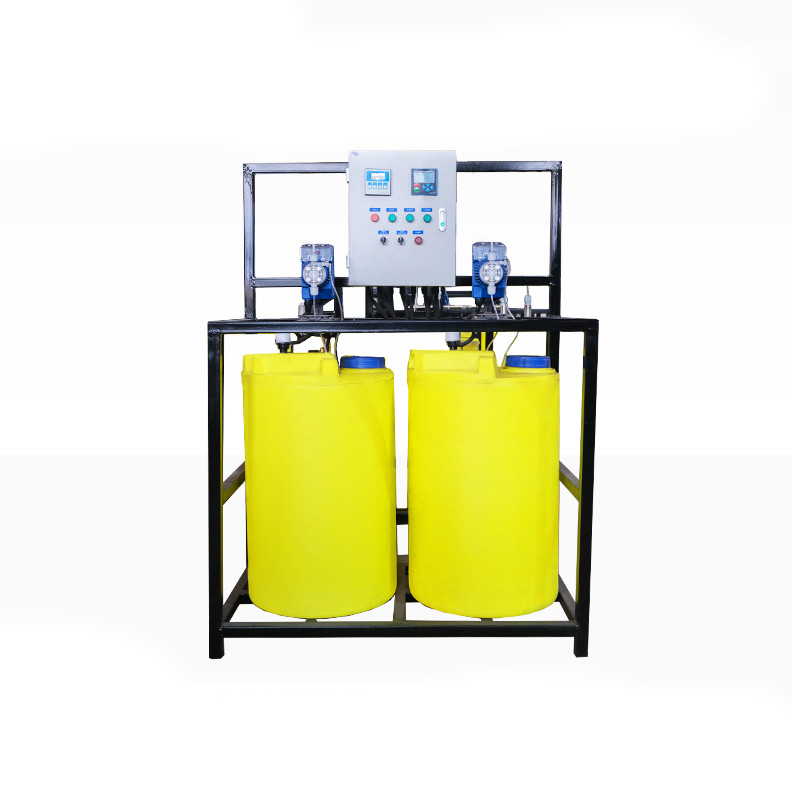

500L/H 薬液自動投入システム設備 一体型縦型 PE 投入装置
投与システムは、投与、混合、液体輸送、および自動制御を統合した機器の完全なセットです。これは、発電所の原水、ボイラー給水、油田表面収集および輸送脱水処理システム、さまざまな石油化学薬品注入システムおよび廃水処理システムで広く使用されています。凝固剤、リン酸塩、アンモニア、石灰水、腐食防止剤、スケール防止剤、殺菌剤、殺藻剤などの添加など。
動作原理
投与装置は、必要な試薬濃度に応じてミキシング ボックス内で構成されます。攪拌機で均一に攪拌した後、溶液タンクに投入し、計量ポンプを使用して調合した溶液を投与点または指定されたシステムに移送します。
主な特徴
a.集中設計、小さな設置面積、シンプルな構造、安定した性能。
b.測定と調整が便利で、経済的で、設置とメンテナンスが簡単です。
c.ポンプは、閉塞しにくい吸引タイプに取り付けられており、トラブルのない運転時間が長く、運転コストが低くなります。
d.耐食性に優れ、長寿命。
パラメーター
| タイプ | QJY-500 | QJY-1000 | QJY-1500 | QJY-2000 | QJY-3000 | |
| 生産能力Q(L/h) | 500 | 1000 | 1500 | 2000年 | 3000 | |
| サイズ | 900×1500×1650 | 1000×1625×1750 | 1000×2440×1800 | 1220×2440×180C | 1220x3200x2000 | |
| 粉末投与力Ni(KW) | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | |
| ブレンダー | 刃径G(mm) | 250 | 250 | 250 | 250 | 250 |
| 垂直主軸回転数(i/min) | 96 | 96 | 96 | 96 | 96 | |
| 出力N2(KW) | 0.55×2 | 0.55x2 | 0.55×2 | 0.55x2 | 0.55x2 | |
| 投与スクリューポンプ | フロー Q2(mV h) | 1 | 1 | 1.5~2.0 | 1.5-2.0 | 3.0～5.0 |
| 揚程(m) | 20 | 20 | 20 | 20 | 20 | |
| パワーN3(キロワット) | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | |
| 水入口径(mm) | 20 | 20 | 25 | 25 | 32 | |
| 水出口径(mm) | 20 | 20 | 25 | 25 | 32 | |
| インストール | B | 900 | 1000 | 1000 | 1220 | 1220 |
| L | 1500 | 1625 | 2440 | 2440 | 3200 | |
| H | 1650年 | 1750年 | 1800年 | 1800年 | 2000年 | |
| やあ | 800 | 1050 | 1050 | 1050 | 1350 | |
