チェーン版の泥のスクレーパーの製造業者304のステンレス鋼のチェーン タイプ沈積物スクレーパー
チェーン沈積物スクレーパーは汚水処理の沈降タンクのための支持装置である。特に産業および都市下水からタンクの底でグリース、コロイドおよび沈積物を取除くことを設計する。チェーン オイルのスクレーパーおよび泥のスクレーパーはローカル条件、適用範囲が広いスラグ取り外し制御、安定した操作、便利な操作、簡単な維持および長い耐用年数に手段を合わせることによって特徴付けられる。
働き主義

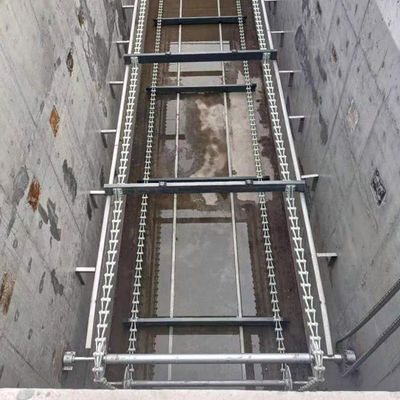

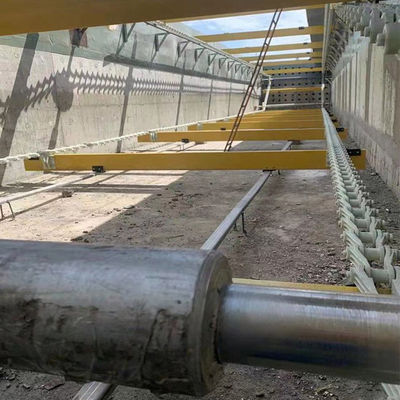

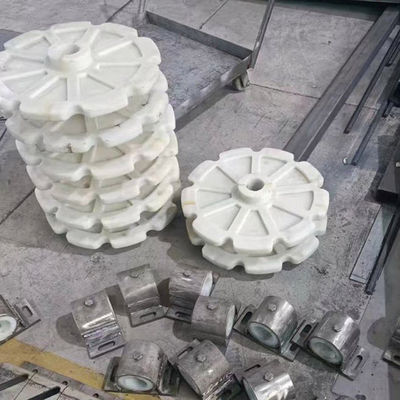

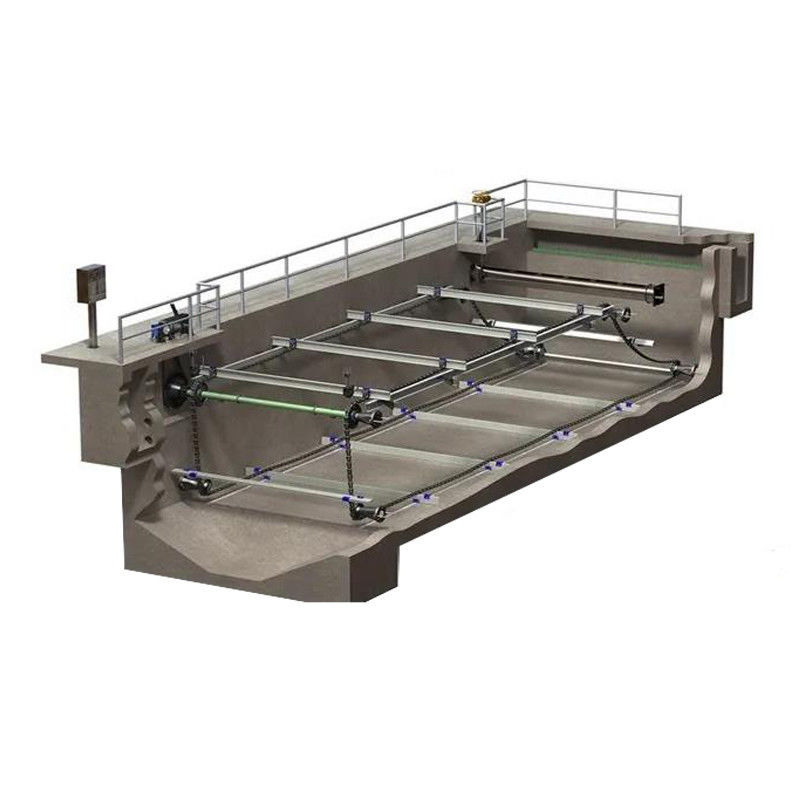

チェーン泥のスクレーパーが絶えずプールの底で水表面および沈積物で浮かぶ中断された固体を取除くのに使用されている。オイルのスクレーパーはプールの表面および底に沿って動き、液体レベルの入口の端からの出口の端に中断された固体を押す。オイルのスクレーパーおよび泥のスクレーパーのスクレーパーは鎖の両端に固定され、オイルのスクレーパーおよび泥のスクレーパーはスプロケットの伝動装置の運転によって運転される。スラグ排出タンクに汚染物質および沈積物のバケツに沈積物を擦るタンクの全体の幅に沿うオイルのスクレーパーおよび泥のスクレーパー移動。
パフォーマンス特性
1. 下水に少し妨害があり、中断された固体の沈降を促すスクレーパーの移動速度は適当である。
2。スクレーパーはプールの連続的な回転式動きを作り、あちこちに逆転する必要はない。ドライブ装置はプールの表面のプラットホームにある、従って電力配分および維持は非常に簡単である。
3。それはまた付加的なメカニズムなしでスラグ スキマーとして使用することができる。
変数
| 型式番号/変数 | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| プールの直径Φ （m） | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| 深いプールの深さH （m） | 3.5~4.5 （ユーザーの要求に従って） | |||||||||
| プールの側面の水深H2 （m） | 3.0~4.0 （ユーザーの要求に従って） | |||||||||
| のまわり回線速度v （m/min） | 2.0~3.0 | |||||||||
| 歩く車輪次元（mm） | Φ400x120 | Φ120x450 | ||||||||
| モーターN （KW）の力 | 0.37 | 0.55 | 0.75 | |||||||
| 設置サイズ（mm） | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | ユーザーの要求に従って | |||||||||
| H3 | ユーザーの要求に従って | |||||||||
| L | ユーザーの要求に従って | |||||||||
| のまわり車輪圧力P1 （KN） | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 中央プラットホームP2 （KN）の縦の負荷 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 中心の負荷P3 （KN）の中心の負荷 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
