ステンレス鋼の沈降タンクのためのチェーン牽引の泥のスクレーパーの製造業者のチェーン版の沈積物スクレーパー

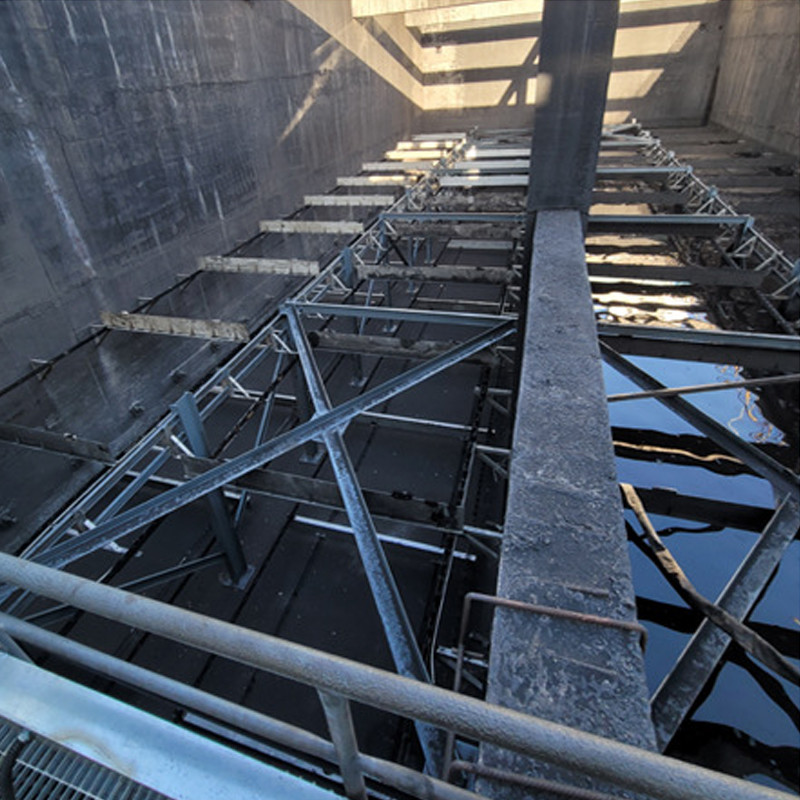

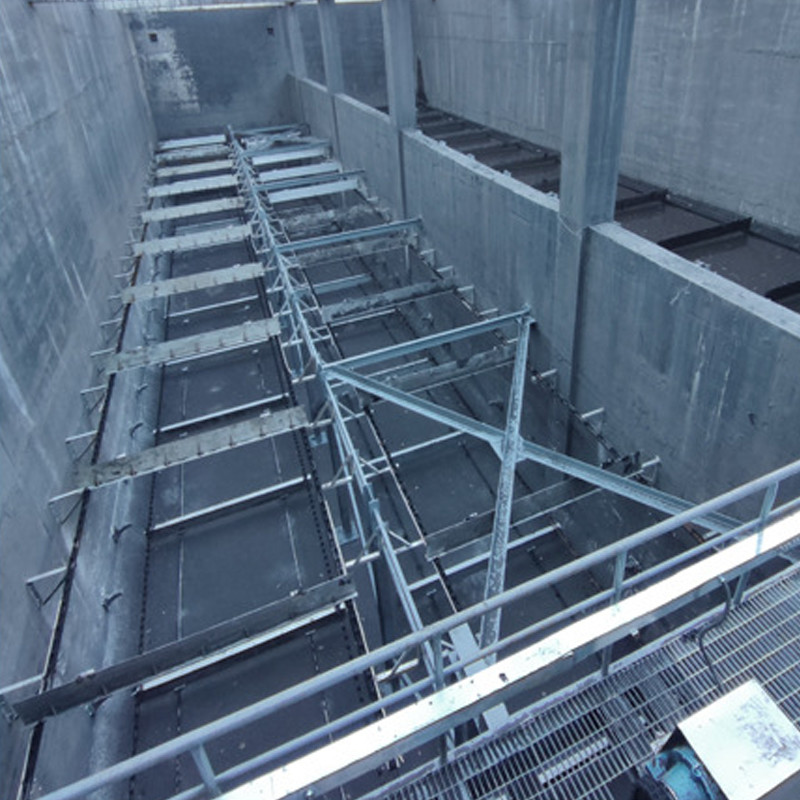

汚水処理のプロジェクトでチェーン タイプ泥のスクレーパーが主に横の（長方形の）沈降タンク、特に沈降タンク、油分離器、第一次沈降タンクおよび他の長方形タンクの底で沈殿物を擦り、取除くのに使用されている。それはまた液体の表面の浮遊オイルそして浮きかすをすくい取ることができる。チェーン タイプ泥のスクレーパーに単純構造が、1台の機械である多目的、便利な取付け、維持管理、安全な、信頼できる操作、等ある。
構造構成

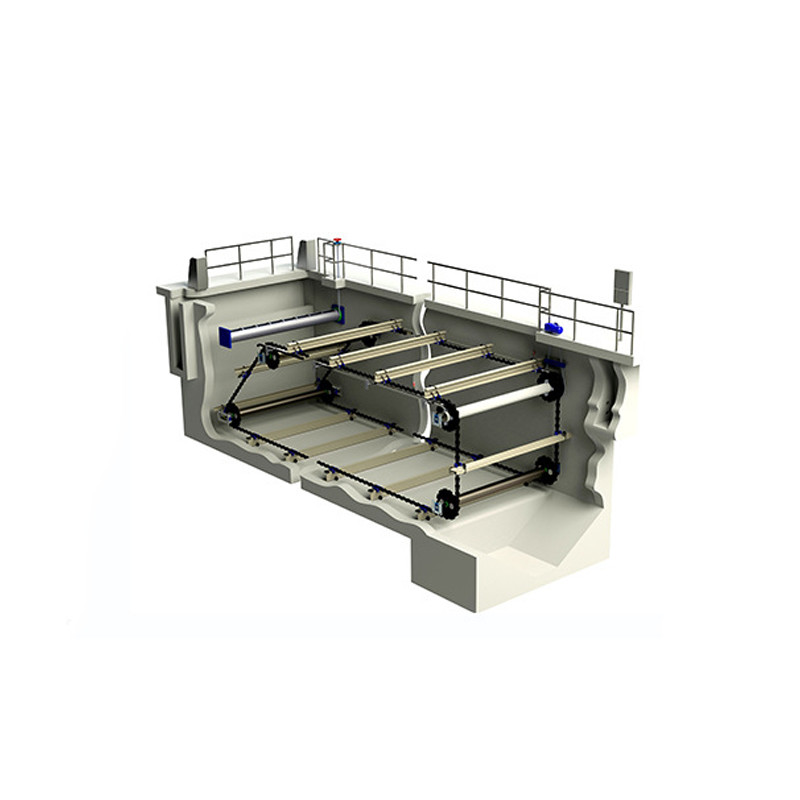

チェーン版のスキマー、砂のスクレーパー、泥のスクレーパーおよびスラグ スキマーはプールのスクレーパー セットが付いている地面、牽引の鎖、ドライブ スプロケットの組、引張り装置および安全防御装置で固定される減速ドライブ装置で主に構成される。
働き主義

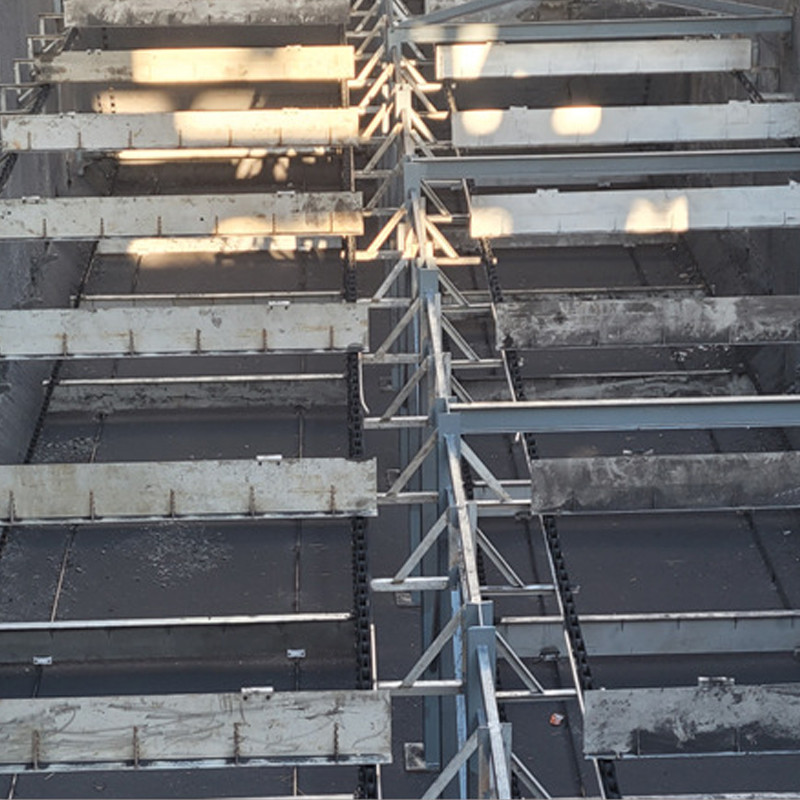

チェーン版のタイプ泥のスクレーパーの減速ドライブ装置はチェーン車輪の組によって抗力鎖に力をプールの上部および下のガイド・レールに沿って指向的にそして絶えず回るためにスクレーパーを運転する送信する。操作の間に、スクレーパーは沈積物収集タンクおよびスラグ排出管にプールの床の砂およびプールからそれらを排出するためにプールの表面のオイル沈積物を擦る。
装置の特徴
1. 特別な鎖は信頼できる伝達のために使用される。
2.防水軸受けは長い耐用年数と、採用される。
3。構造は適度であり、操作は安定している。
4つの砂の摩擦は完全、有効である。
5。下水に少し妨害があり、中断された固体の沈降を促すスクレーパーの移動速度は適当である。

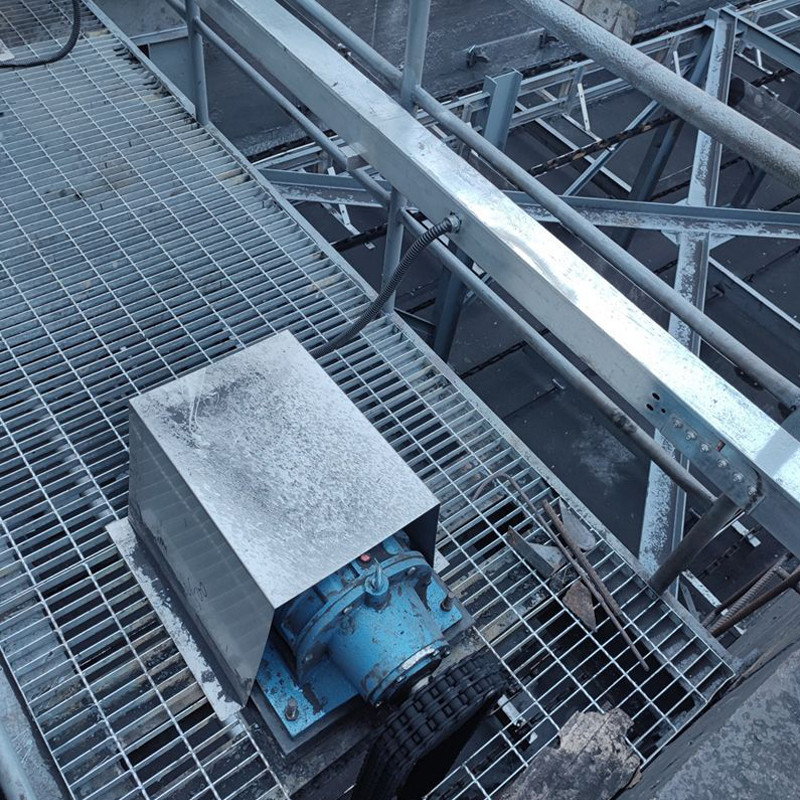

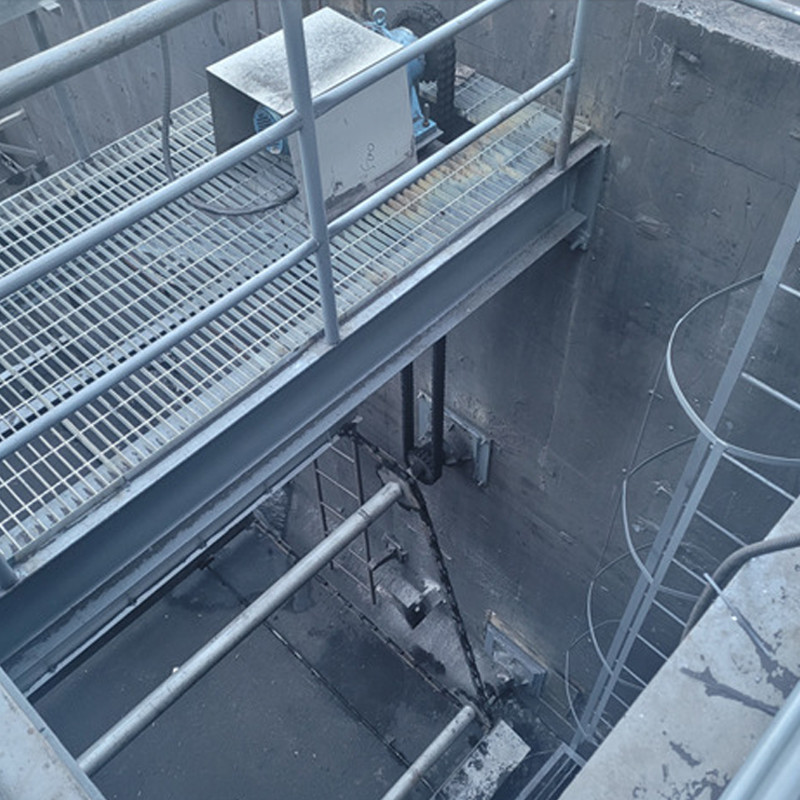

6。スクレーパーは逆転しないでプールの連続的な回転式動きを作る。ドライブ装置はプールの上のプラットホームにある、従って電力配分および維持は非常に簡単である
7。それはまた付加的なメカニズムなしでスラグ スキマーとして使用することができる。
変数
| 型式番号/変数 | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| プールの直径Φ （m） | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| 深いプールの深さH （m） | 3.5~4.5 （ユーザーの要求に従って） | |||||||||
| プールの側面の水深H2 （m） | 3.0~4.0 （ユーザーの要求に従って） | |||||||||
| のまわり回線速度v （m/min） | 2.0~3.0 | |||||||||
| 歩く車輪次元（mm） | Φ400x120 | Φ120x450 | ||||||||
| モーターN （KW）の力 | 0.37 | 0.55 | 0.75 | |||||||
| 設置サイズ（mm） | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | ユーザーの要求に従って | |||||||||
| H3 | ユーザーの要求に従って | |||||||||
| L | ユーザーの要求に従って | |||||||||
| のまわり車輪圧力P1 （KN） | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 中央プラットホームP2 （KN）の縦の負荷 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 中心の負荷P3 （KN）の中心の負荷 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
