ステンレス鋼のセンター・ドライブの泥のスクレーパーの沈降タンク周辺ドライブ沈積物スクレーパー

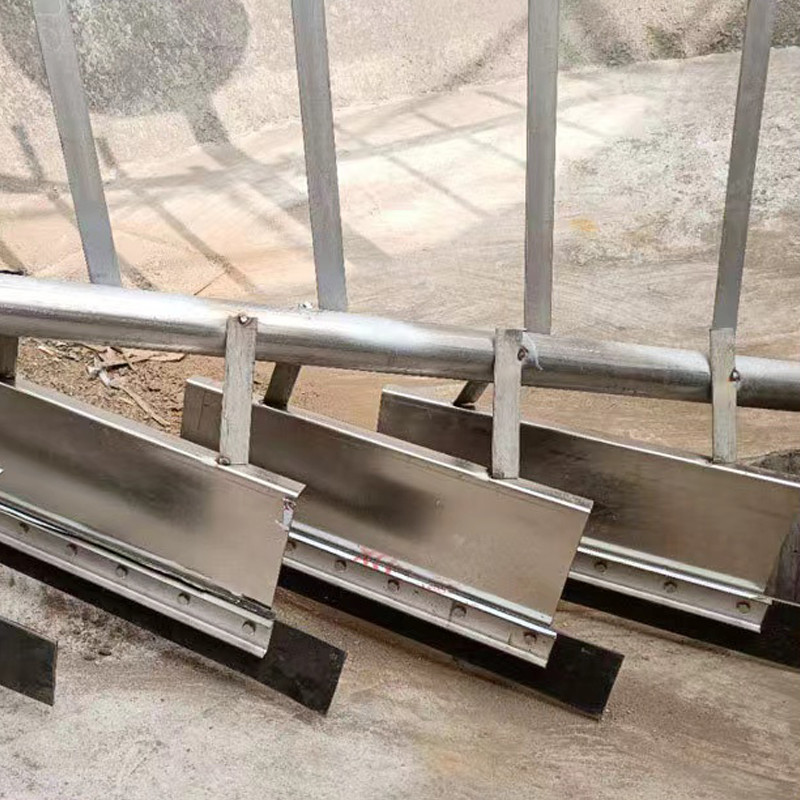

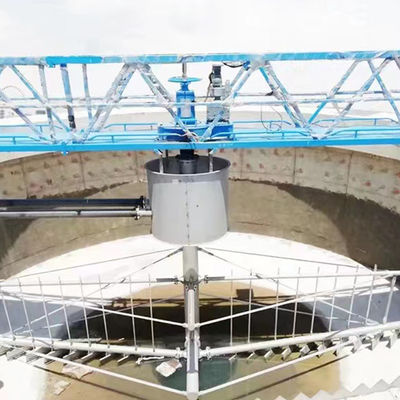

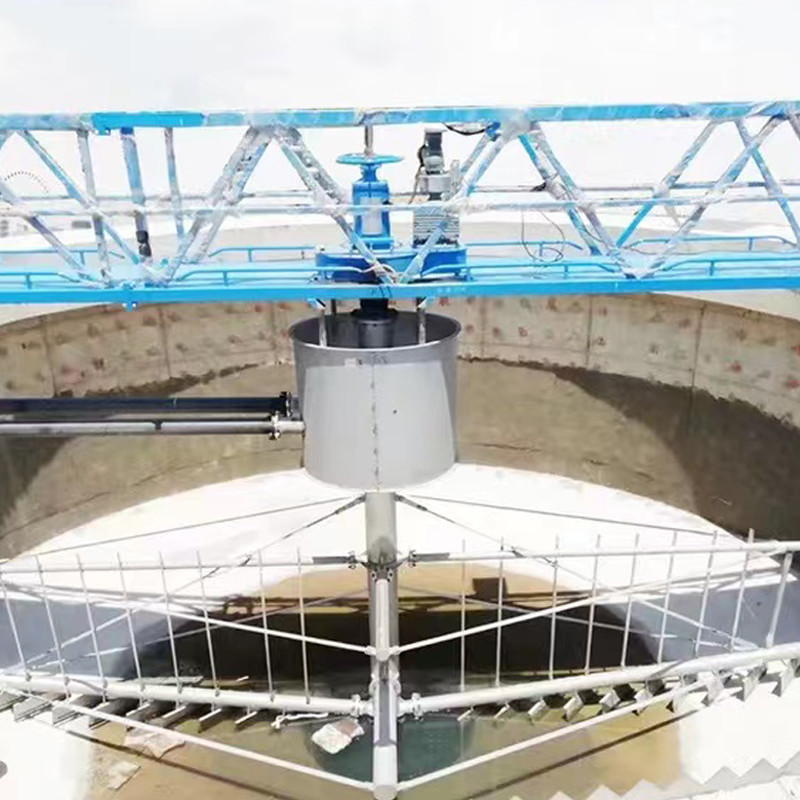

働く橋の中心の中央ドライブ泥のスクレーパーの行為の負荷。中央ドライブ メカニズムは回るべき擦れ、収集装置を運転する。方向スクレーパーは中央泥収集タンクに沈降タンクの底で沈積物を擦り、沈積物タンクから流体静力学圧力によって排出する。この機械は小さい直径が付いている広さの流れの沈降タンクのために使用される。
働き主義
放射状の未加工水流中央配水シリンダーによって分配の後のプールのまわりの流出タンクに。水ボディの流動度の減少によって、中断された固体はプールの底で分かれて、解決する。沈積物は減速ドライブを通したスクレーパーによって中央沈積物のコレクション タンクおよび中断された部品の伝達に擦れ、プールから流体静力学力かポンプによって排出される。
製品の機能
1. 単純構造、便利な維持および管理;
2.安定した操作、安全なおよび信頼できる操作;
3。沈積物のコレクションの効果はよく、排出された沈積物の含水量は低い。
プロダクト変数
|
変数/モデル プールのwidthΦ （m） |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| 深いプールの深さH （m） | 3.5~4.5 （ユーザーの要求に従って） | |||||||||
| プールの側面の水深H2 （m） | 3.0~4.0 （ユーザーの要求に従って） | |||||||||
| のまわり回線速度V （m/min） | 1.8~2.2 | |||||||||
| 歩く車輪次元（mm） | 400x120 | 420x150 | ||||||||
| モーターN （KW）の力 | 0.37 | 0.55 | 0.75 | |||||||

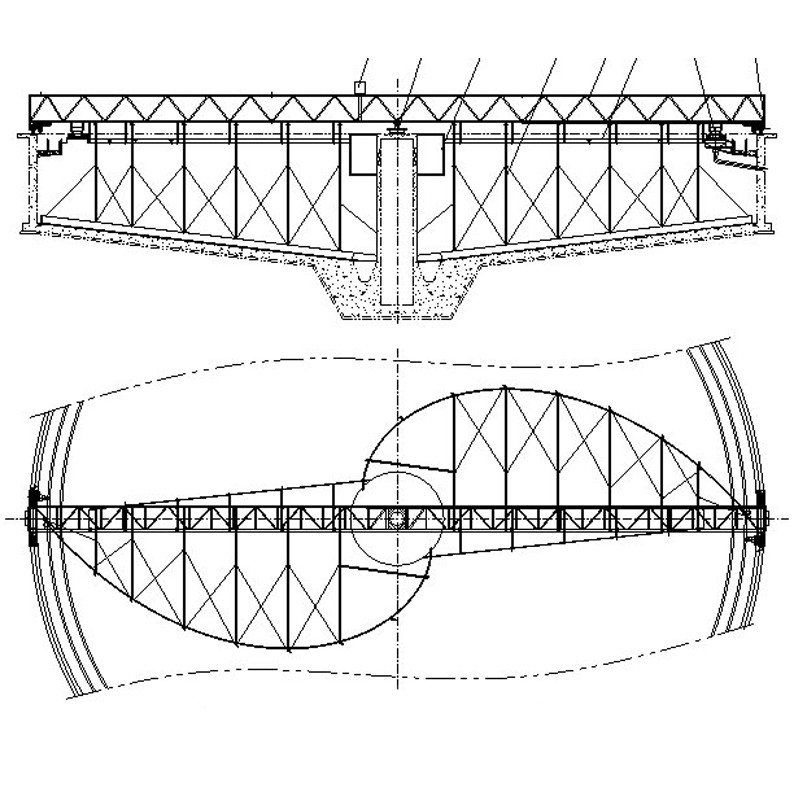

| 設置サイズ（mm） | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | ユーザーの要求に従って | |||||||||
| H3 | ユーザーの要求に従って | |||||||||
| L | ユーザーの要求に従って | |||||||||
| のまわり車輪圧力P1 （KN） | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 中央プラットホームP2 （KN）の縦の負荷 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 中心の負荷P3 （KN）の中心の負荷 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
